状態監視サービス
状態監視技術を活用して
設備の運用・保守をサポートします。
設備の突発的故障による
ダウンタイムを削減
IoTやセンシング技術を活用して軸受や設備の状態を監視し、設備寿命の延長やダウンタイムの削減を実現します。
適切なタイミングの保全は、機械や設備の大規模な故障や操業停止を未然に防ぎ、運用保守コストを抑制することができます。
お客さまの設備で
このようなご要望は
ありませんか？
-
・ポータブルタイプの機器で設備を巡回監視したい
・ポンプやモータの状態を簡単に診断したい
・スマホやタブレットでデータを確認したいNTNポータブル異常検知装置
で解決！ -
・装置内部の軸受の状態を常時監視したい
・診断結果を現場の設備へタイムリーに反映・活用したいBearing Inspectorで解決！
-
・風力発電装置を状態監視したい
・頻繁に近づけない設備を遠隔地から監視したい
・監視、診断、メンテナンスまでフルサポートしてほしいWind Doctorで解決！
NTNポータブル異常検知装置
持ち運びやすく、容易で簡単な操作で軸受診断が可能
生産設備の運用管理に貢献
生産設備の安定稼動のためには、定期的な状態確認と適切なメンテナンスが必要です。
「NTNポータブル異常検知装置」は、手軽に振動測定やデータ分析ができ、設備の正常稼動の維持に貢献します。
特長

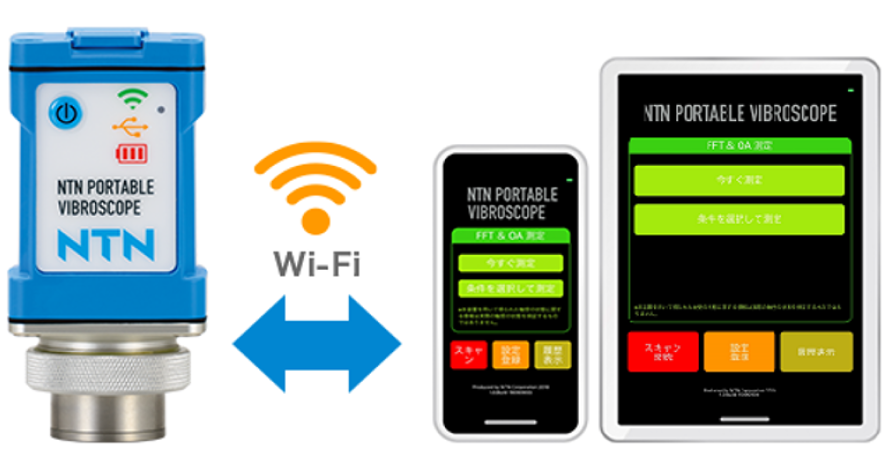

お手持ちのiPad/iPhoneで、専用アプリを使って振動測定、データ分析ができます
設備に取り付けて、簡単操作で軸受や設備の状態を診断可能
「NTNポータブル異常検知装置」は、設備の振動測定や軸受の異常検知と損傷部位の推定を可能とするデバイスです。マグネットやねじなどで設備に取り付けるだけで使用可能です。専用アプリをインストールしたApple iOS対応デバイスで、振動データの分析や管理をすることができます。
仕様
お手持ちのiPad/iPhoneで、専用アプリを使って振動測定、データ分析ができます
| 型式 | DAT-HV0002 |
|---|---|
| 動作可能端末 | Apple iPhone（ディスプレイサイズ4.7インチ以上）（5.8インチ以上を推奨） Apple iPad（ディスプレイサイズ7.9インチ以上） |
| アプリ動作OS | iOS 12.0以上、ipadOS 13.1以上 |
| インターフェイス | 無線LAN：Wi-Fi準拠 |
| 測定機能 | OA測定、FFT分析、時間波形測定 |
| サンプリング周波数 | 2.56kHz/12.8kHz/25.6kHz |
| 周波数帯域 | 加速度：10Hz〜10kHz 速度：10Hz〜1kHz |
| 最大測定加速度 | 500m/s2 |
| 耐環境 | IP65 |
| 使用電源 | 単4形充電式電池×2本 |
| 本体寸法 | 幅41mm×奥行き36mm×高さ87mm |
| 本体質量 | 約145g（マグネットを除く） |
| 使用温度範囲 | ＋5〜＋50℃（付属電池のみで保証） |
| 使用湿度範囲 | 30〜90％（結露なきこと） |
| アクセサリ | 曲面対応マグネット、USBケーブル、単４形充電式電池（2本） |
軸受診断エッジアプリケーション「Bearing Inspector」
振動データから軸受の異常を早期に検知、
計画的なメンテナンスによる設備の予知保全に貢献
Bearing Inspectorは軸受周辺に設置された振動センサーからデータを収集し、簡単かつ迅速に軸受を診断できるソフトウェアです。生産現場でデータをリアルタイムに収集・分析することで設備の不具合や故障をいち早く検知し、適切なメンテナンスの実現につなげます。軸受の寸法や設備の運転情報などの詳細な設定は不要で、当社以外の軸受の診断も可能です。
特長
-
「誰でもプロの診断を」 — NTN独自の診断技術 —
軸受メーカーであるNTNが培った知見をアルゴリズム化
様々な設備に対応し、信頼性の高い診断結果を提供
誰でも簡単に診断結果が得られ、人材不足や属人化などの課題解決に貢献 -
「止まらない現場へ」 — 安心のリアルタイム監視 —
軸受異常の兆候をいち早く捉え、重大なトラブルの発生を未然に防止
巡回点検の負担を大幅に軽減し、保全作業を効率化
適切な保全計画の策定や、設備の安定稼働に貢献
主な活用シーン
-

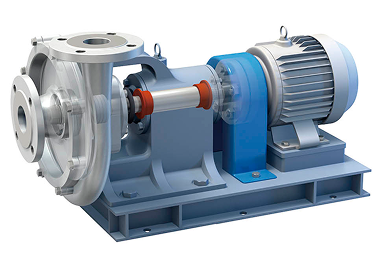

産業機械
（ポンプ・モーター） -

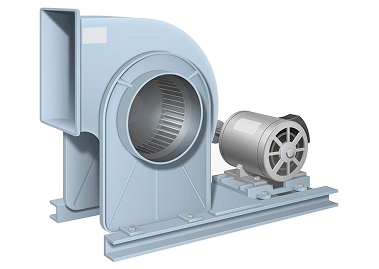

空調設備
（ファン・モーター） -

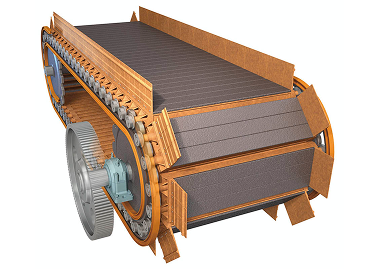

鉱山機械
（搬送コンベヤー） -

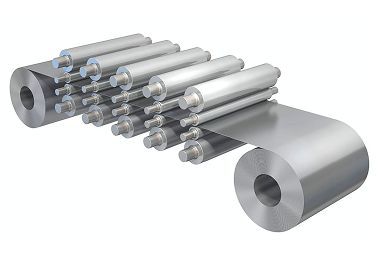

鉄鋼設備
（冷間圧延機）

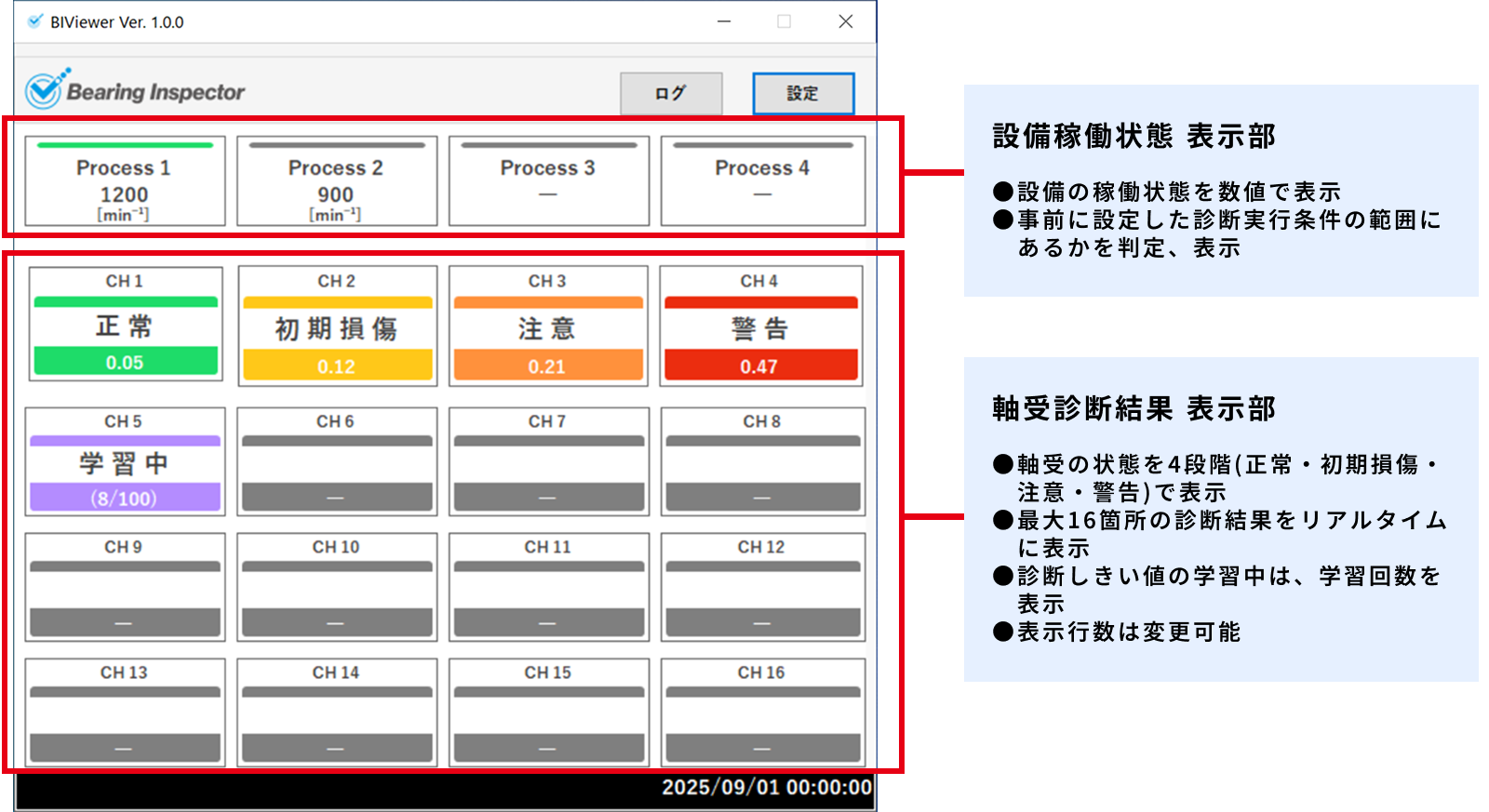

監視画面
Bearing Inspectorの診断結果をリアルタイムに把握可能

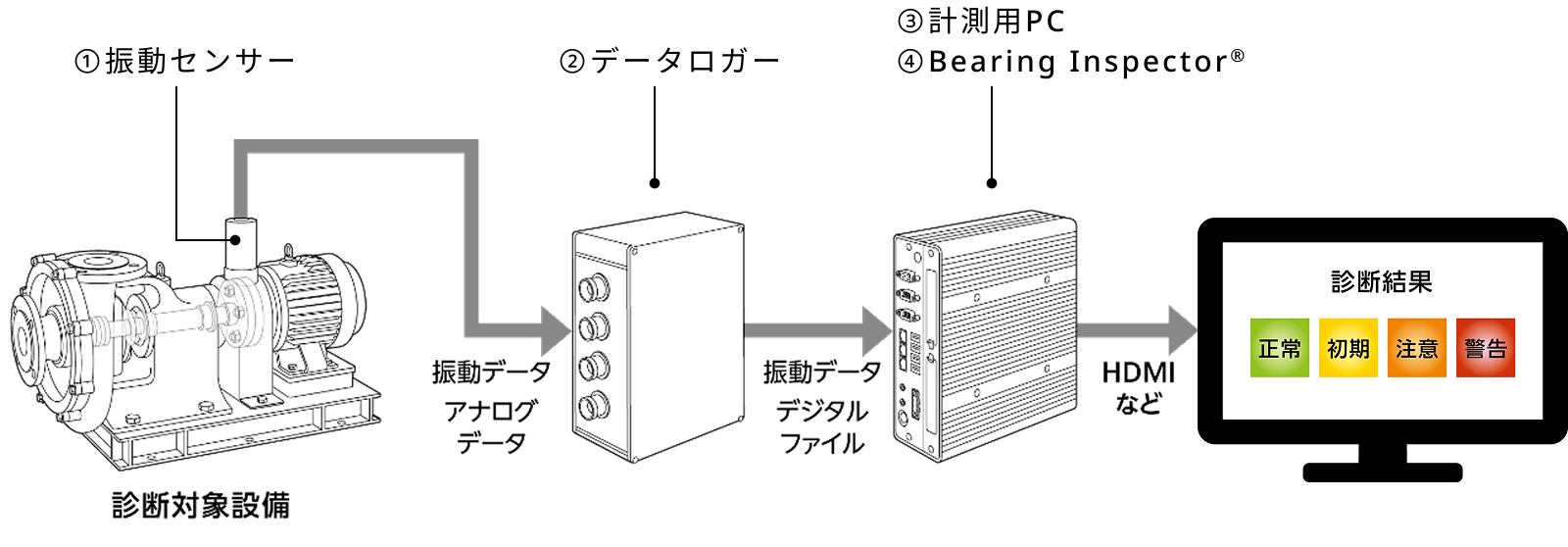

システム構成例
①振動センサー
②データロガー
③計測用PC
④Bearing Inspector®
動作環境
| OS | Windows11 IoT Enterprise |
|---|---|
| CPU | Intelプロセッサー N97(相当)以上を推奨 |
| メモリ | 8GB以上を推奨 |
| ストレージ空き容量 | 約30GB以上 |
※Windowsは、Microsoft Corporationの米国およびその他の国における商標または登録商標です。
※Intelは、Intel Corporationの米国およびその他の国における商標または登録商標です。

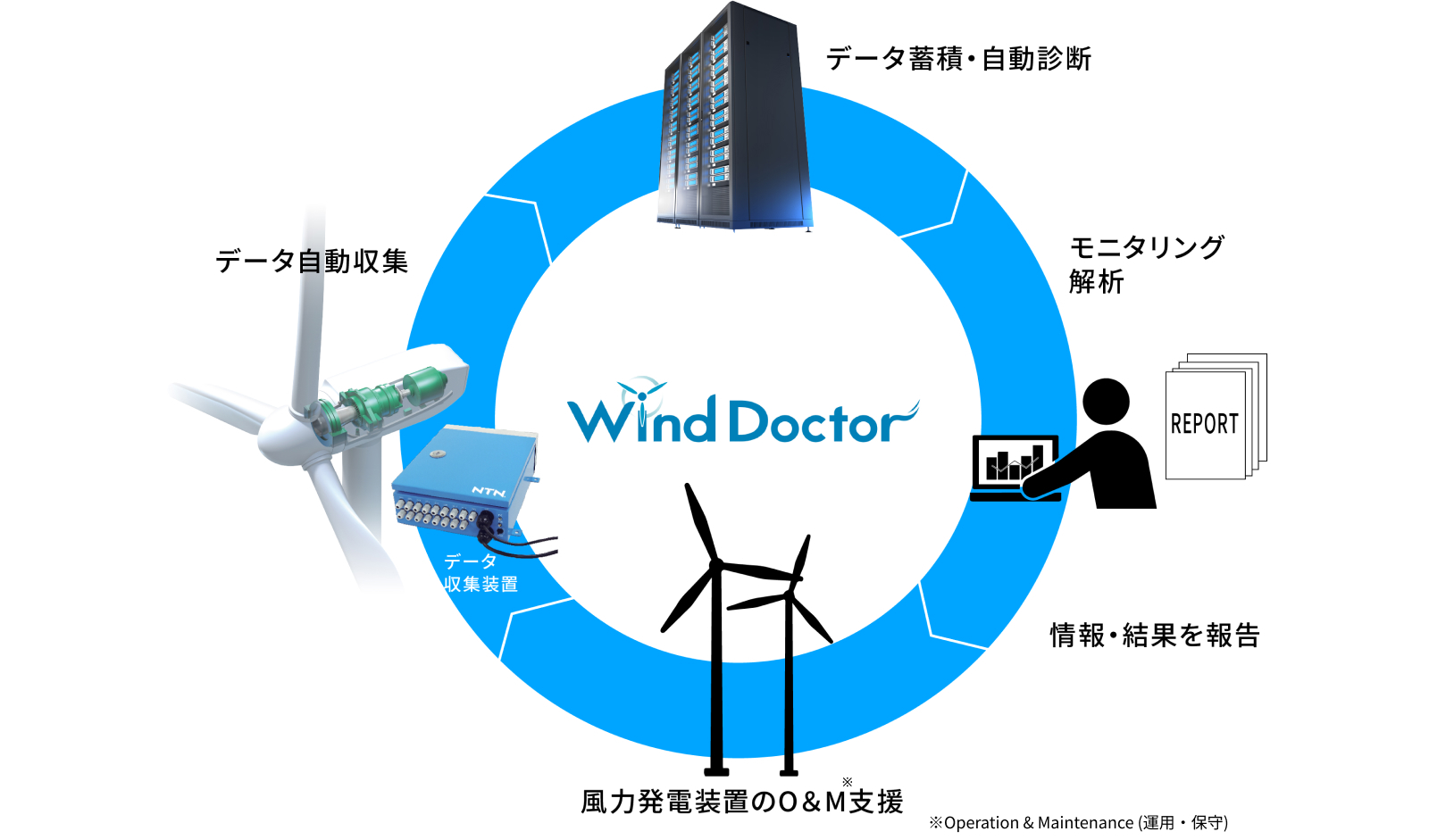

風力発電装置用状態監視システム「Wind Doctor」
次世代の風力発電装置への提案
風力発電装置は、風速や風向などの影響により、回転速度や発電出力が変化します。Wind Doctorは、軸受メーカーならではの知見を活用し、これらの影響を取り除いた独自のアルゴリズムを用いて軸受や歯車の異常を検出します。異常の検知から、適切なメンテナンスサービスの提供までを当社が一括して行うことができるため、装置のダウンタイムを抑えることにも貢献します。

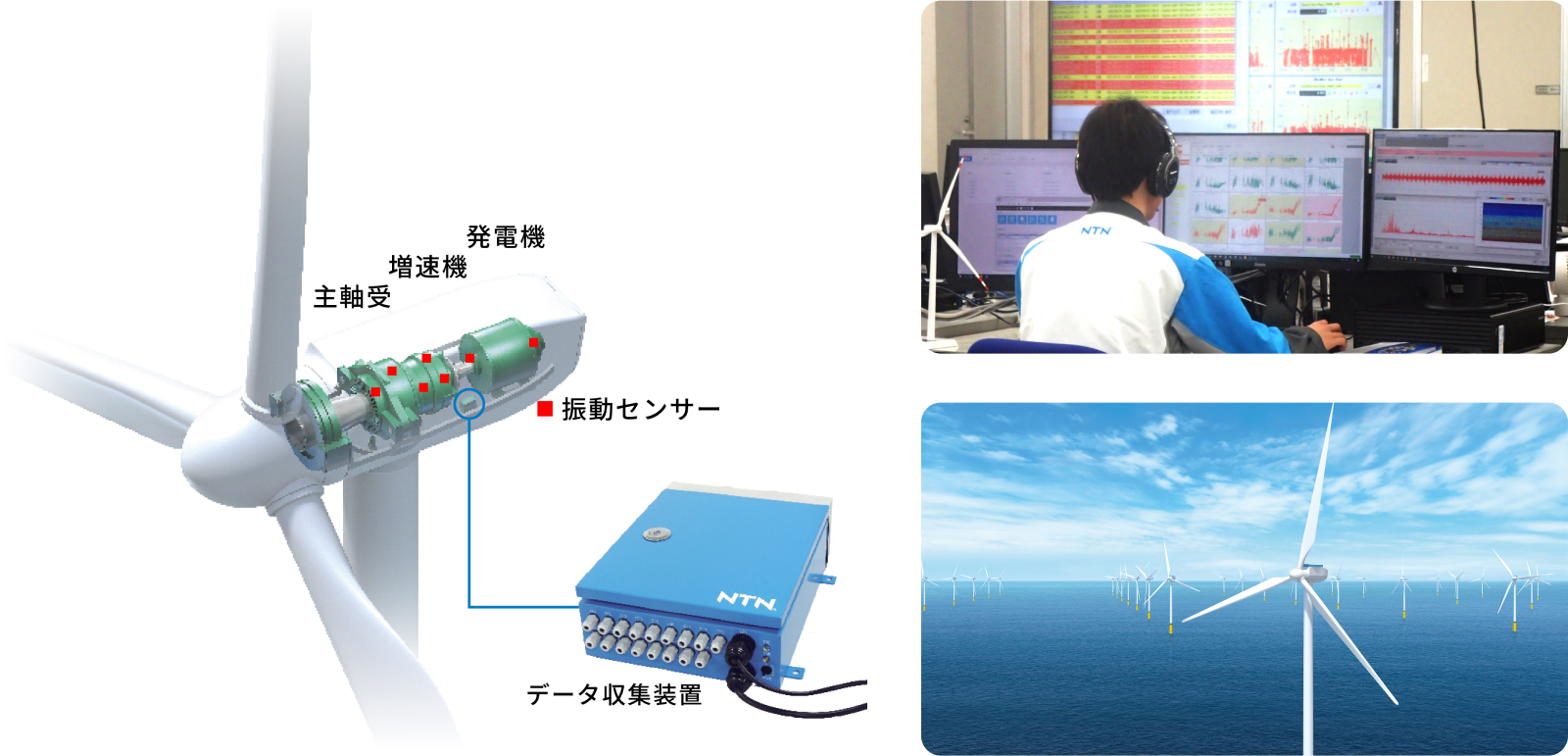

特長
・陸上、洋上を問わず多様な使用環境の風力発電装置に対応します。
・24時間365日監視サポートします。
・計測データはクラウドサーバにて保存、蓄積が可能です。
・振動のエキスパートが診断し、適切な処置を提案します。
仕様
| 測定信号 | 振動（アンプ内蔵加速センサー） | 最大16ch |
|---|---|---|
| 電圧（AC、DC、電流センサー） | 最大16ch | |
| 回転速度（近接センサー） | 1ch | |
| 電源 | AC100〜240V（50/60Hz） | |
| ケース寸法 | 幅250mm×奥行き320mm×高さ103mm | |
| 質量 | 約６kg | |
| 使用周囲温度 | -20〜60℃ | |
| ケース保護 | 電気機械器具の保護等級JIS C 0920 IP65 | |
| 電磁両立性 | EN規格 EN61000-6-2、EN61000-6-4に準拠 | |
| システム認証 |
DNV認証 DNV Renewables Certification TC-DNV-SE-0439-03959 |
|
