NTNポータブル異常検知装置
生産設備が正常に稼働することは、日常的なコトのようではありますが“当たり前”なコトではありません。定期的に設備機器の状態を診断しメンテナンスすることで、正常に稼働させることができるのです。「NTNポータブル異常検知装置」は、手軽に高精度な測定と分析が行えるため、生産設備の正常稼働に貢献します。
商品概要
設備に取り付けるだけで軸受や設備の状態を診断
簡単操作で高精度な測定・分析
「NTNポータブル異常検知装置」は、設備の振動測定や軸受の異常検知と損傷部位の推定を可能とするデバイスです。マグネットやねじなどで設備に取り付けるだけで使用可能です。専用アプリをインストールしたApple iOS対応スマートデバイスで、振動データの解析や管理をすることができます。
NTNポータブル異常検知装置
使用例
特長と活用シーン
測定・分析
「ヘンな音」の原因を探し出し、不測の事態を未然に防ぎます。
- FFT※分析により軸受の損傷部位を判別可能
判定基準値の事前設定により検査結果を表示 - FFT分析と同時に加速度、速度、変位のOA※測定可能(Peak値・RMS値)
- NTN軸受約5,500品番と他社軸受も測定可能
- ※OA＝「Over All」：加速度、速度、変位の各振動の周波数成分の振幅を合計した値
- ※FFT＝「高速フーリエ変換(Fast Fourier Transform)」を用いて周波数スペクトルを求め、入力信号を分析・解析する手法
測定結果イメージ
活用シーン①
振動や異音が気になる設備に
「NTNポータブル異常検知装置」は設備に取り付けるだけで使用可能。
手軽かつ迅速に設備診断を行うことができます。
操作・通信
iPadやiPhoneを使って手軽に操作＆分析できます。
- iPad・iPhoneにより簡単操作で高速分析(標準モードにて約7秒)
- Wi-Fiを用いた高速通信によりケーブル不要
活用シーン②
手が届きにくい場所にある設備に

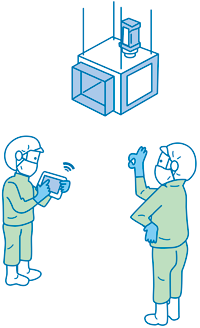

高い場所などにある送風機などの点検はついつい後回しにしがちです。また、安全カバーの内側に置かれている機械の測定には困難を要します。「NTNポータブル異常検知装置」は、iPadやiPhoneで無線操作することができるため、手が届きにくく測定が難しい設備の点検も簡単に行うことができます。
データ保存
測定データをPCにそのまま移せるので、手間なし＆ペーパーレスに！
- 測定条件の登録により測定・分析データ等をiPad・iPhone内部のみに保存
- iPad・iPhone内の測定データはiTunesを通してPCで管理可能
- 蓄積された測定データを用いた傾向管理が可能
専用アプリ「NTN PORTABLE VIBROSCOPE」はApp Storeより無料でダウンロードできます。
活用シーン③
衛生面が厳しく近づきにくい設備に
食品機械などの設備は、衛生面の観点から設備に近づく回数をできるだけ抑えたいものです。
「NTNポータブル異常検知装置」なら、設備に近づかなくても測定が可能です。
さらには、紙に書いた測定データをPCに移す作業も無くすことができます。
本体仕様
防塵・防滴性能完備。水はもちろん、油やホコリなど過酷な環境にも対応します。
- IP65準拠※の防塵・防滴性能でさまざまな周辺環境に対応
- 質量は約145gと軽量(マグネットを除く)
- センサ、電源、無線機能を一体化したコンパクト設計
- ※USBコネクタの蓋を閉じた状態
| 型式 | DAT-HV0002 |
|---|---|
| 動作可能端末 | Apple iPhone, iPad |
| アプリ動作OS | iOS 12.0以上 |
| インターフェイス | 無線LAN：Wi-Fi準拠 |
| 測定機能 | OA測定、FFT分析、時間波形測定 |
| サンプリング周波数 | 2.56kHz/12.8kHz/25.6kHz |
| 周波数帯域 | 加速度:10Hz～10kHz |
| 速 度:10Hz～1kHz | |
| 変 位:10Hz～150Hz | |
| 最大測定加速度 | 500m/s2 |
| 耐環境 | IP65 |
| 使用電源 | 単4形充電式電池×2本 |
| 本体寸法 | 幅41mm×奥行36mm×高さ87mm |
| 本体質量 | 約145g(マグネットを除く) |
| 使用温度範囲 | +5～+50℃ (付属電池のみで保証) |
| 使用湿度範囲 | 30～90% (結露なきこと) |
| アクセサリ | 曲面対応マグネット、USBケーブル、 単4形充電式電池(2本) |
活用シーン④
過酷な環境下や限られたスペースに
「NTNポータブル異常検知装置」は、防塵・防滴性能を完備している上、手のひらサイズのコンパクト設計。
水気や油気、ホコリなどが伴う環境や、スペースが限られる箇所など、さまざまな場面で使用することができます。
Q＆A
- すべて開く
- すべて閉じる
一般事項
- Q「NTNポータブル異常検知装置」の使い方の説明やデモンストレーションなどは無償ですか。
- Aご購入いただいたお客さま、ご購入を検討中のお客さまへは無償で対応いたします。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q振動測定に関する知識がない人でも、簡単に測定できますか。
- A知識がないお客さまにも当社エンジニアが丁寧に説明いたします。
- Qカタログ（PDF）をダウンロードできますか。
- Aカタログ（PDF）は下記のURLからダウンロードできます。
https://www.ntn.co.jp/japan/products/catalog/ja/6601/index.html
- Q「NTNポータブル異常検知装置」の評価用貸出は可能でしょうか。
- A1週間の無償貸出が可能です。お近くの販売代理店にご依頼ください。
- Q商品の価格や納期を教えてください。
- Aお近くの販売代理店にお問い合わせください。
- Qアプリの入手方法や利用料金について教えてください。
- AApp Storeから無償でダウンロードが可能です。アプリ内の課金はありません。
- Q保証期間はどのくらいですか。
- A保証期間は、販売代理店よりお買い上げ後、1年間となります。
商品仕様について
- Q「NTNポータブル異常検知装置」ではどんな測定ができますか。
- AFFT測定(エンベロープ加速度、加速度、速度)、OA測定(加速度、速度、変位)、振動シビアリティISO 10816の評価が可能です。
- Q振動以外（温度、音）など等の測定項目の追加はできますか。
- A「NTNポータブル異常検知装置」は振動のみ測定可能です。
- Q測定判定基準値（閾値）はNTNで決めてもらえますか。
- A振動の状態は測定する機械の特性や使用状況で異なるため、測定判定基準値（閾値）はお客さまにて決めていただきます。
- Q測定後に軸受や回転速度を変更できますか。
- ANTNアプリの最初の画面に戻り、「編集」➡「測定点編集」を順にタップして、「測定点一覧」から編集したい測定点を選択して「軸受品番や回転速度」を変更してください。
- Q使用温度範囲を教えてください。
- A+5 ～+50℃でのご使用をお願いします。
- Q防水・防塵機能はありますか。
- AIP65に準拠しています。
- Q防爆仕様ですか。
- A防爆仕様ではありません。
- Q使用する電池は何ですか。1回の充電で何時間使用できますか。
- A
- 付属の単4形の充電池（ニッケル水素電池）を2本ご使用ください。
- 環境にもよりますが、連続使用で約6時間です。
- Q「NTNポータブル異常検知装置」は常時監視型ですか。
- A常時監視型ではなく巡回監視型です。
- Q無線通信が可能な距離はどれくらいですか。
- A障害物のない見通し環境において約10mです。ただし、通信環境により異なります。
- Qセキュリティの問題から外部との通信ができませんが使用可能でしょうか。
- Aインターネットに接続せずにすべての機能が使用可能です。
- Q海外での使用は可能ですか。
- A使用する国の電波法に準拠する必要があります。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q「NTNポータブル異常検知装置」のアプリは、Androidでも使用できますか。
- AAndroidでの使用はできません。
測定について
- Q測定に最適な箇所はどこですか。
- A振動の測定箇所を選定する際に考慮すべき項目として、以下の箇所が望ましいとされています。
（1）近づきやすく安全な箇所
（2）測定したい軸受に近い箇所
（3）異常状態の変化に対して感度が高い箇所
（4）異常による信号の減衰や損失が低い箇所
（5）測定の再現性の良い箇所
測定位置が決まればマーキングをして常に同じ箇所を測定します。
- Q測定箇所に磁石が付かない場合は、どうすれば良いですか。
- A本体取付け部(マグネット取外し後)にあるM6のねじ穴を利用して装置に直接固定して測定するか、市販のコンタクトピンを本体に固定し、ピン先端を装置に押し当てて測定してください。
- Q「NTNポータブル異常検知装置」はあらゆるサイズのモータにも適用できますか。
- A本商品を固定する磁石が取付け可能なサイズであれば適用可能です。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q振動測定に適さない設備、場所はありますか。
- A本商品は磁石で固定します。磁石で固定できない場所は振動を正しく検出できない場合がございます。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q機械自体に大きな振動がある場合、軸受振動を測定できますか。
- A機械自体の大きな振動（ノイズ）によっては、診断が難しい場合があります。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- QNTN製ではない軸受も診断できますか。
- A測定はできますが、正確な診断ができない場合があります。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q測定したデータをPCに取り込むには、どうすれば良いでしょうか。
- AiPad/iPhoneのデータをUSBメモリにコピーしてPCに取込む方法と、PCにインストールしたiTunesアプリを経由してPCに取込む方法があります。
詳しくはお問い合わせフォームでお問い合わせ願います。
診断レポートについて
- Q診断レポートの費用を教えてください。
- A測定点の数量、当社エンジニアの出張の要否により費用は異なります。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
- Q測定依頼できますか。無償ですか。
- A有償ですが、当社エンジニアが測定し、レポートを提出することも可能です。
- Q診断レポートサービスの納期について教えてください。
- A1設備であれば最短で、稼働日7日間で提出できます。測定点が多い場合は、お客さまと日程を調整させていただきます。詳しくはお問い合わせフォームまたはお近くの販売代理店にお問い合わせください。
トラブルについて
- Q本体USB端子からの充電ができなくなりました。
- A本商品から充電池を取出しニッケル水素電池（単４形）用充電器で充電してください。
＞トラブルシューティングはこちら
- QiPad/iPhoneとWi-Fiでつながりにくい時の対策を教えてください。
- A主な対策は、以下のことを確認ください。
- タブレットのWi-FiをONにする。
- iPad/iPhoneのアプリの位置情報をONにする。
- iPad/iPhoneのモバイル通信をOFFにする。
- 電池を充電する。
- QUSBコネクタ蓋の防水キャップのOリング、蓋を取付けるねじを紛失しました。購入できますか。
- Aご購入可能です。「NTNポータブル異常検知装置」を購入された販売代理店経由でご依頼ください。
技術サービス
「NTNアフターマーケットアカデミー」で本商品の使用方法をレクチャー
NTNは、座学や実習を通じて軸受の基礎から高度な知識までを習得することができる「NTNアフターマーケットアカデミー」を開催しています。「NTNアフターマーケットアカデミー」では、本商品を用いた機械振動測定や、異常診断などに関する技術講習会も開催いたします。ぜひお気軽にNTNの販売代理店にご用命ください。
