ベアリー(樹脂材料)

  • エンジニアリングプラスチックおよびスーパーエンジニアリングプラスチックに特殊充填材を配合した独自材料によるすべり軸受や機械部品
  • 回転・スライド部位にグリースレスで使用可能!
  • 低摩耗、耐摩耗で軽量、水中や薬液中にも対応!
  • 静粛性、耐食性、非磁性が求められる使用環境にも

※ベアリー(樹脂材料)全商品は、食品と直接接触する用途に使用できません。

ベアリーの特長

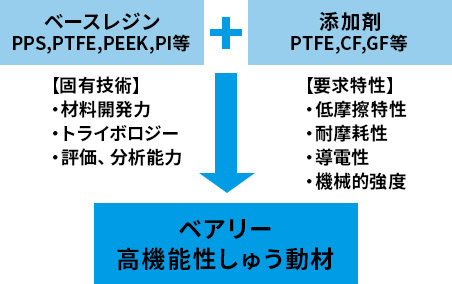

  • エンジニアリングプラスチックやスーパーエンジニアリングプラスチックなどのベースレジン(樹脂)と添加剤のカスタマイズにより、摩耗・摩擦に関する課題を解決
  • 低摩耗や耐摩耗をはじめ、軸アースや静電除去のための導電性や、液体および気体に対するシール性などの特性を持たせることや、水中・薬液中での使用も可能
  • 相手材や面圧、速度、潤滑有無などの使用条件に応じて、最適な材料・設計仕様を提案

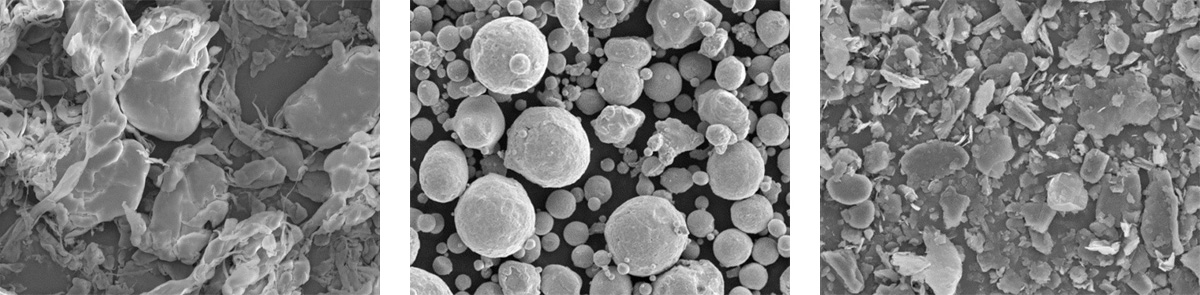

各充填剤の拡大図

金属材料からの置き換えに

樹脂材料を使用するベアリーは金属材料よりも軽量であるほか、さまざまなメリットがあります

  樹脂 金属
質量 軽い 〇 重い
自己潤滑性 あり 〇 なし
耐水性(錆) 錆びない 〇 錆びる
柔軟性 あり 〇 なし
設計自由度 大きい 〇 小さい
電気絶縁性 あり 〇 なし
  • ※上記のほか、樹脂材料には金属材料よりも耐荷重性や強度、弾性率、寸法精度が低く、また温度による寸法変化が大きいという特徴もあります。

商品ラインアップ

すべり軸受

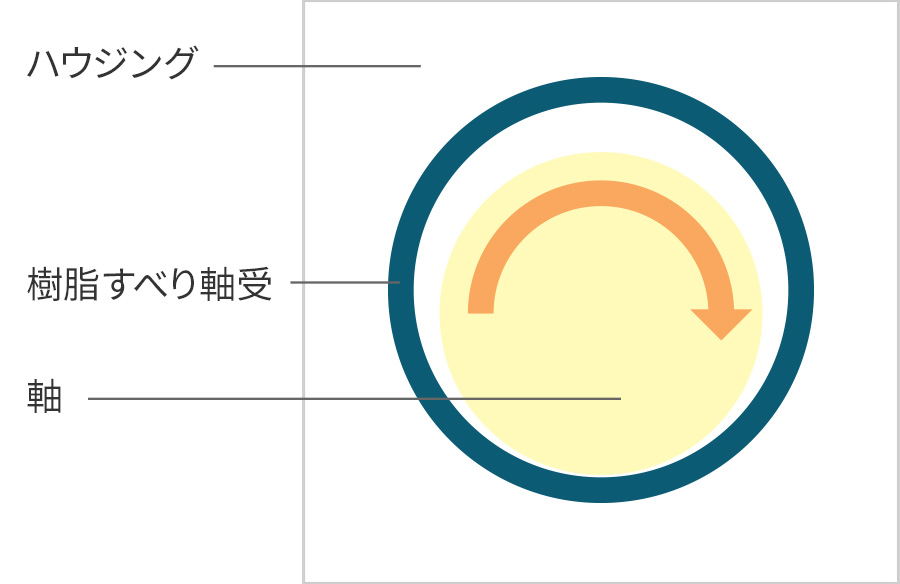

  • すべり面で軸あるいは面を受ける、樹脂材料でできた軸受
  • 摩擦係数が小さく、動力損失を抑えることが可能
  • 金属と比べて軽量化が可能で設計の自由度も高い
  • 振動や音を伝えにくい
  • 加熱を伴った塑性加工性、電気絶縁性、耐水・耐薬品性にも優れる
すべり軸受
すべり軸受

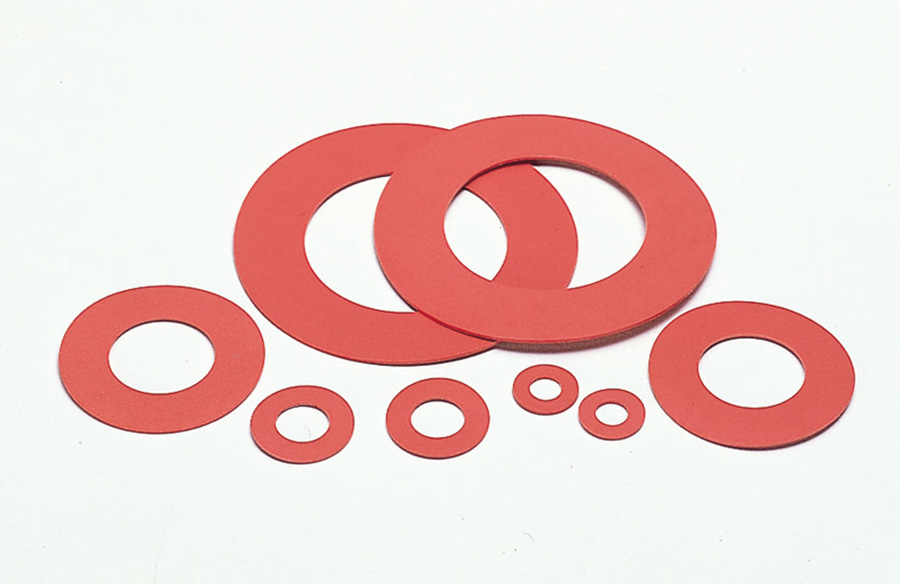

しゅう動シール

  • 摩擦係数が小さく耐摩耗性に優れるシール
  • フィット性が高く、気体や油の密封性(シール性)に優れる
しゅう動シール
しゅう動シール

シート材/ロッド材/パイプ材

  • シート材:お客さま側での打ち抜きやカットでワッシャやパッドをはじめとするさまざまな用途に活用可能
  • ロッド材/パイプ材:お客さま側での旋削加工、フライス加工などですべり軸受をはじめとするさまざまな用途に活用可能

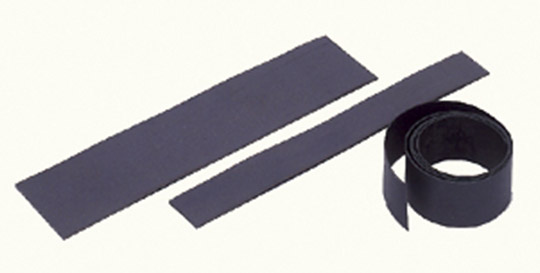

シート材

ロッド材

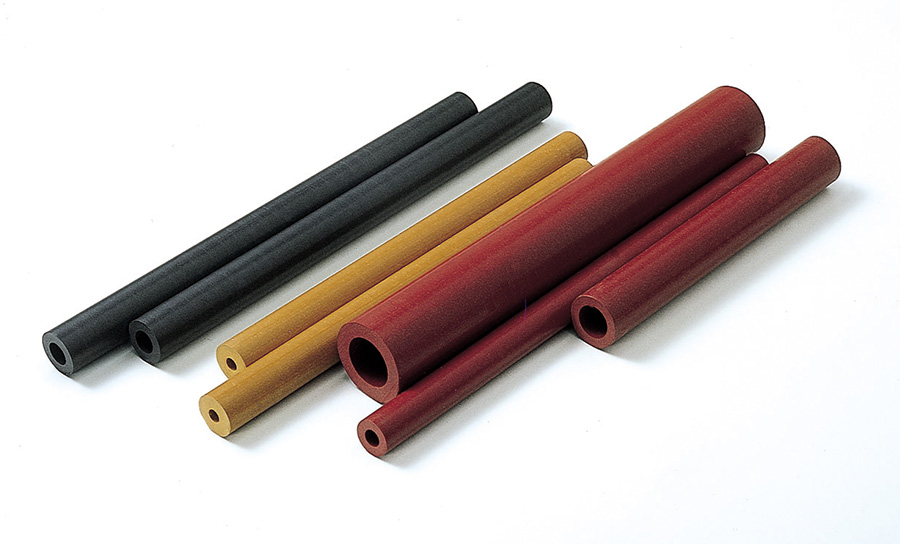

パイプ材

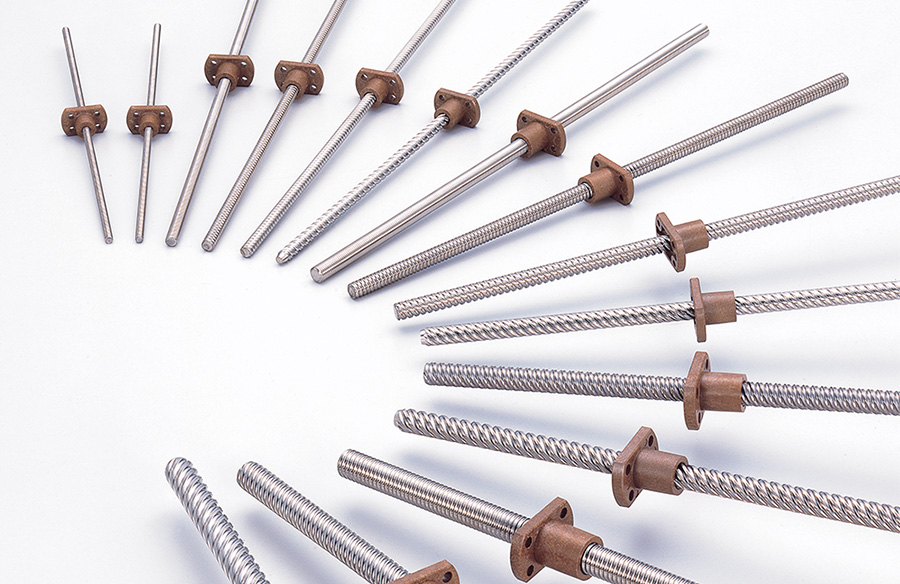

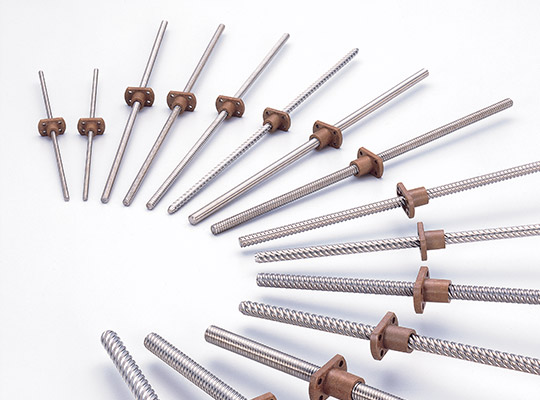

すべりねじ

  • 回転運動を直線運動に変換
  • 独自開発の低摩擦・低摩耗の樹脂材料をナット部に採用することで高い静粛性と効率性を実現
  • 無潤滑かつ耐食性・耐熱性に優れ、幅広い環境で使用が可能

グローバルで生産体制を整備

三重県員弁郡のほか、NTN MANUFACTURING (THAILAND)CO., LTD.(タイ)でも高精度な商品を生産しており、グローバルの需要に対応しています。

代表的な材料の特長

すべり軸受

グレード ベースレジン 特長
FL3000 PTFE
  • 圧縮荷重による変形が少ない
  • 摩擦・摩耗特性に優れる
FL3030 PTFE
  • ステンレス(SUS)など軟質の相手材が損傷しにくい
  • 摩擦係数が安定している
FL3700 PTFE
  • 水中での耐摩耗性に優れる
  • 耐薬品性に優れる
AS5005 PPS
  • 射出成形が可能
  • 高温用しゅう動材料
  • 許容面圧が大きい(Pmax=5MPa)
  • 軟質の相手材が損傷しにくい
AS5704 PPS
  • 射出成形が可能
  • 水中での耐摩耗性に優れる
  • 耐薬品性に優れる

しゅう動シール

グレード ベースレジン 特長
FL3000 PTFE
  • 圧縮荷重による変形が少ない
  • 摩擦・摩耗特性に優れる
FL3030 PTFE
  • ステンレス(SUS)などの軟質の相手材が損傷しにくい
  • 摩擦係数が安定している
FL3082 PTFE
  • 圧縮荷重による変形がかなり少ない
  • 高面圧下、油潤滑下での摩擦・摩耗特性に優れる
AS5303 PPS
  • 射出成形が可能
  • 油中で優れた摩擦・摩耗特性
PK5301 PEEK
  • 射出成形が可能
  • 耐摩耗性、低摩擦性、耐薬品性、耐熱性に優れる
  • シール性に優れる

シート材/ロッド材/パイプ材

グレード ベースレジン 特長
FL3000 PTFE
  • 圧縮荷重による変形が少ない
  • 摩擦・摩耗特性に優れる
  • シート、ロッド、パイプでの提供可能
FL3020 PTFE
  • 高面圧下での摩擦係数が小さい
  • 耐候性に優れる
  • シートでの提供可能
FL3030 PTFE
  • ステンレス(SUS)などの軟質の相手材が損傷しにくい
  • 摩擦係数が安定している
  • シート、ロッド、パイプでの提供可能
FL3040 PTFE
  • 水中で使用可能
  • 軟質の相手材が損傷しにくい
  • シートでの提供可能
FL3307 PTFE
  • 圧縮クリープ性に優れる
  • シートでの提供可能
FL3700 PTFE
  • 水中での耐摩耗性に優れる
  • 耐薬品性に優れる
  • シート、ロッド、パイプでの提供可能
UH3954 UHMWPE
  • 帯電防止効果があり、静電除去が可能
  • ざらつき摩耗(砂や紙等に対する摩耗)に強い
  • シートでの提供可能

すべりねじ

グレード ベースレジン 特長
AS5000 PPS
  • 許容面圧が大きい(Pmax=5MPa)
  • 軟質の相手材が損傷しにくい
  • 無給油で使用でき、耐食性に優れ、水中での使用も可能

標準品ラインアップ

金型の製作が不要で低コストな標準品をラインアップしております。

すべり軸受

型式 外観形状 特長
ARE,AR
[スリーブベアリング]
製品カタログ

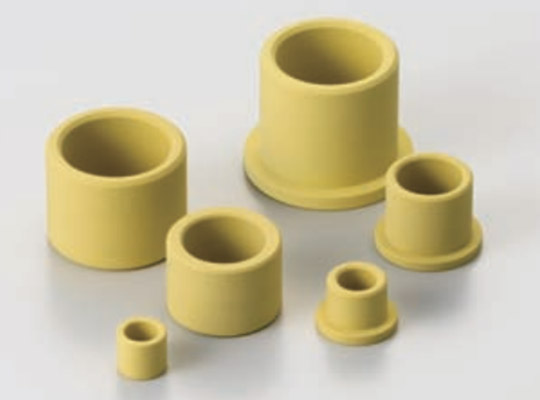

ARE, AR AREは、ベアリーFL3000をオートモールド工法により環境ゼロエミッションを達成した商品で、内径は3mm~12mmを標準化しています。
ARは、ベアリーFL3000を加工した商品で、内径は15mm~50mmを標準化しています。両者とも性能は同じで、ラジアル荷重のみ受けられます。
ARF
[フランジ付きスリーブベアリング]
製品カタログ
ARF ARFは、ARのフランジ付きでアキシアル荷重も受けられ、内径は3mm~50mmを標準化しています。
BRF
[フランジ付きスリーブベアリング]
製品カタログ
BRF BRFは、ベアリーAS5005を射出成形した商品で、ラジアル荷重とアキシアル荷重が受けられ、内径は3mm~25mmを標準化しています。
TW
[スラストワッシャ]
製品カタログ
TW TWは、ベアリーFL3000のシートから加工したスラストワッシャで、厚みは0.8mm、内径は6mm~50mmを標準化しています。
MLE[MLEベアリング]
製品カタログ
MLE, MLEF, MLEW MLEは、鋼板に青銅粉末を焼結し特殊充填剤入り四ふっ化エチレン樹脂を含浸させた三層構造の軸受です。
ラジアル荷重用軸受MLEの内径φ60mm以下を標準化しています。鋼板の表面には防錆のため錫メッキを施しています。
ML
[Mライナーベアリング]
製品カタログ
ML MLは、鋼板にベアリーFL3060のシートを接着した巻きブッシュで、高面圧に耐え、寸法も薄肉のため、コンパクトに設計できます。内径は3mm~70mmがあり、数種類の幅寸法を標準化しています。
鋼板の表面には防錆のため亜鉛めっきを施しています。

シート材/ロッド材/パイプ材

商品 外観形状 特長
シート材
製品カタログ
シート材 圧縮成形で成形した大型ビレット材料をスカイブ(切削加工)により製作したものです。接着して用いる場合は接着可能化処理(TOS)を行う必要があります。ただしベアリーUH3954は接着可能化処理はできません。ベアリーFL3307は接着可能化処理が標準です。
ロッド材
製品カタログ

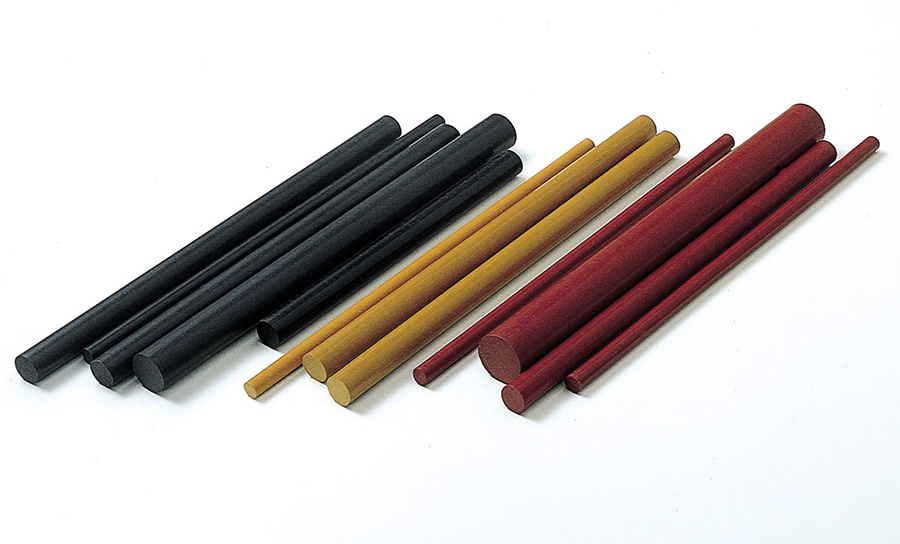

ロッド材 ラム押出しにより丸棒状に成形した素材です。
旋削加工、フライス加工等によりご希望の形状に加工できます。
パイプ材
製品カタログ
パイプ材 ラム押出しにより円筒状に成形した素材です。
旋削加工、フライス加工等によりご希望の形状に加工できます。

すべりねじ

型式 外観形状 特長
MSS
[ミニアチュア樹脂すべりねじ]
製品カタログ
MSS (樹脂すべりねじ) MSSは、ベアリーAS5000製ナットとSUS304製ねじ軸との組合せで幅広い環境にて使用できる低騒音すべりねじです。ねじ軸呼び径は4mm~12mm、呼びリードは1mm、2mm、呼び径の1.5倍、3倍を標準化しています。

使用例

自動車(エンジン車、HEV/EV)

アース

各種アース電食対策部品(提案品)
軸の帯電を解消する静電除去で実績のあるしゅう動部品。軸周辺のしゅう動を伴う部位でのアース部品として提案中。

電動リクライニングシート

リクライニングシート支持用MLEベアリング
鋼板、焼結層、樹脂層の3層構造で、優れた耐荷重性と耐摩耗性を確保。ラジアルニードル軸受からの置き換えが可能で軽量化、省スペース化を実現。

サスペンション

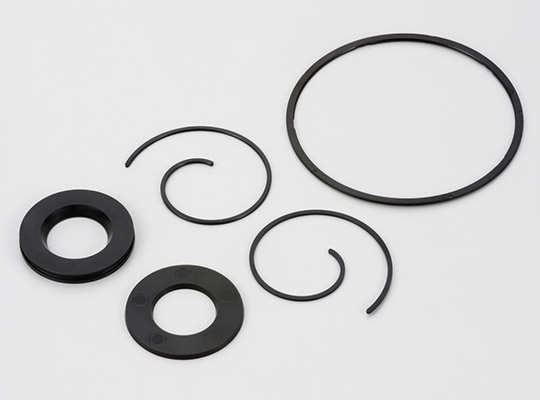

ピストンリング
ピストンの外径に取り付けられ、往復運動しながらオイルをシールする。
油中において安定した低摩擦特性を有し、ステンレス(SUS)などの軟質相手材とのしゅう動にも使用可能。

オートマチックトランスミッション/CVT

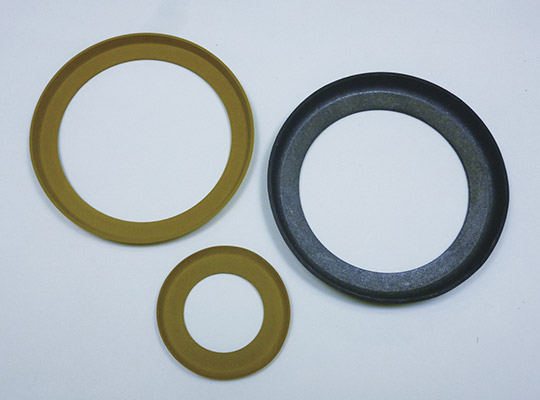

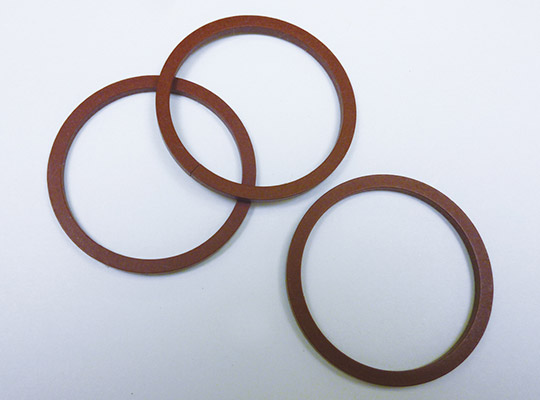

低トルクシールリング
世界初となるシールリング側面のV字状潤滑溝の形成により、低トルク、低摩耗、低オイルリークを実現。

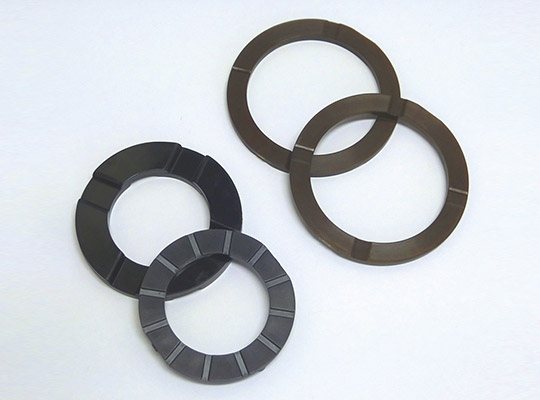

スラストワッシャ
スラストニードル軸受からの置き換えにより軽量化、省スペース化を実現。設計自由度の高い射出成形により油溝形状などの設計が可能。

電動ウォーターポンプ

回転体支持用樹脂すべり軸受
エンジニアリングプラスチック製で耐熱性に優れ、軽量。摩擦・摩耗特性にも優れ、水中など特殊環境でも使用が可能。

可変バルブ装置

オイルシール
柔軟性のあるふっ素樹脂を使用しシール性、耐熱性、低摩擦性に優れる。特殊充填材添加により相手材が損傷しにくい。

オイルシール
油中でも優れたシール性と低摩擦性、耐摩耗性を有する。一度の射出成形で複数個を成形する多数個取りにも対応しており、低コスト化が可能。

エアコン用コンプレッサ

各種シール
流動性に優れた樹脂を高精度に成形。コンパクトで低振動、かつ高効率で、シール性能にも優れる。


食品機械

※ベアリー(樹脂材料)全商品は、食品と直接接触する用途に使用できません。

回転体支持用樹脂すべり軸受ユニット
耐水性、耐薬品性に優れ、グリースレスのため洗浄が可能。調心が可能でハウジングが一体となっているため取り付けが容易。高温使用可能。

回転体支持用樹脂すべり軸受
エンジニアリングプラスチックおよびスーパーエンジニアリングプラスチックに特殊充填材を配合し、優れた軸受性能を発揮。

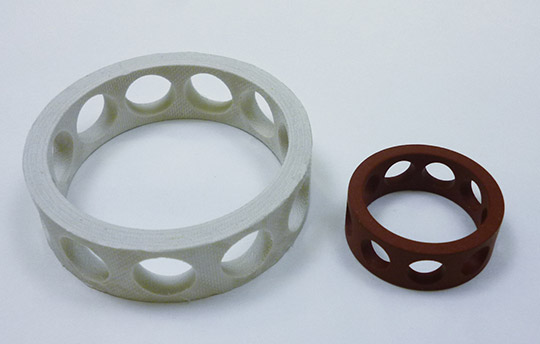

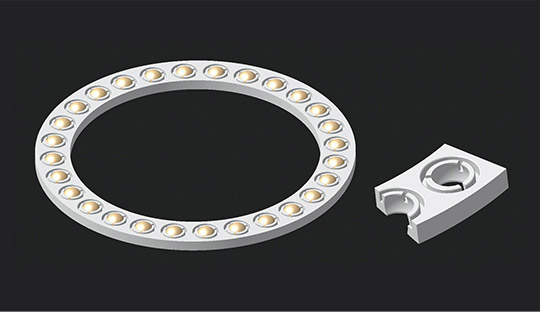

回転台支持用樹脂保持器
耐水性、耐薬品性に優れる材料を使用。また、ボールの取り付けと取り外しが容易な設計とし、ボールを取り外して洗浄することが可能。

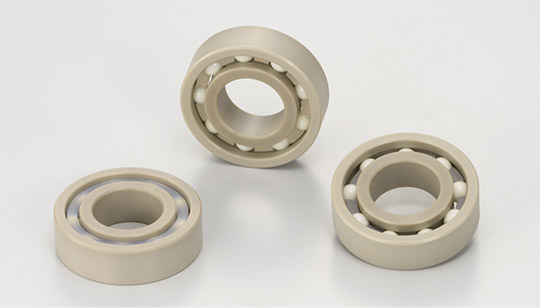

回転体支持用樹脂転がり軸受
内輪、外輪、ボール、保持器に耐食性、自己潤滑性のある材料を使用しており、耐水性、耐薬品性に優れ、無潤滑で使用可能。

昇降部用樹脂すべりねじ
ベアリー製ナットと非磁性のステンレス(SUS304)製転造ねじ軸の組合せにより軽量化、低騒音化を実現。無給油で広範囲な温度に使用できるほか、水中などの特殊環境下にも対応可能。耐食性にも優れる。

工作機械

工作機械ベッド用しゅう動材
耐摩耗性、耐クリープ性、熱伝導性に優れる。スティックスリップ、かじり、焼き付きが発生しにくい。起動時の油切れが少なく頻繁な起動、停止の繰り返しに最適。

エアコン用コンプレッサ

各種シール
気体、油のシール性能に優れ、耐摩耗性、低摩擦性を有する。射出成形するものと、機械加工するものとに大別される。

ピストンリング
ピストンの外径に取り付けられ、往復運動しながら気体や油をシールする。
自身の耐摩耗性と安定した低摩擦特性を有し、ステンレス(SUS)などの軟質相手材との摺動にも使用可能。

レシプロ用カップ型シール
気体のシール性を高めるため、シリンダーに沿いやすいカップ型のシール。無潤滑環境でも自身の耐摩耗性と安定した低摩擦特性を有し、相手材も損傷させにくい。また、高い面圧、速度条件でも使用可能。

航空宇宙

ターボポンプ用転がり軸受用保持器
極低温下でも優れた摩擦摩耗特性を有する材料を用いて保持器を加工。液体燃料のターボポンプ用軸受等で使用可能。
