工作機械向け「高速サーボモーター用深溝玉軸受」を開発2024年10月21日

保持器の材料や形状の見直しにより、高速回転対応と低振動化を実現

工作機械の加工時間の短縮や加工精度の向上に貢献

NTN株式会社(以下、NTN)は、工作機械の主軸の駆動部位に使用される工作機械向けサーボモーター用軸受として、高速回転対応と低振動化を実現した「高速サーボモーター用深溝玉軸受」を開発しました。工作機械の加工時間の短縮や加工精度の向上に貢献する商品として、グローバルに提案を進めてまいります。

工作機械向け
「高速サーボモーター用深溝玉軸受」

工作機械用サーボモーターにおける適用箇所
(赤丸部分)

開発の背景

製造現場において、労働人口の減少を背景に省人化や生産性向上に関する取り組みが進められる中、工作機械は加工時間の短縮に向けた主軸の高速回転化や、品質安定化に向けた加工精度の向上が進められています。これにより、工作機械の駆動力を発生させるサーボモーターに使用される軸受にもまた、高速回転対応や低振動化が求められています。

軸受が高速回転すると、遠心力による保持器の変形・破損や軸受内部の発熱という課題がありますが、NTNは保持器の挙動が振動の原因となることに着目し、保持器の材料や形状の見直しにより保持器挙動を安定させることで、高速回転性能と振動特性を向上させた工作機械向け「高速サーボモーター用深溝玉軸受」を新たに開発しました。

開発品の特長

1. 高速回転性能：高速回転性能dmn値*¹190万(当社従来品比40%向上)	保持器の材料を見直すことで剛性を高め、遠心力による保持器の変形を低減したほか、保持器形状の最適化によりグリース封入量を増やすことで、潤滑性を向上させています。これらの改良により、高速領域における軸受昇温特性が向上し、大幅な高速回転性能の向上を実現しました。
2. 低振動性：当社従来品比約50%低減	保持器のポケットを保持器と転動体の接触をより安定させる形状とすることで、低振動化を実現しました。

軸受の回転性能を表す指標で、軸受ピッチ円径(mm)×回転速度(min^-1)

NTNは工作機械向けサーボモーター用の本商品と、ロボット向けサーボモーターの小型化に貢献する「サーボモーター用低発塵軸受*²」をグローバルに提案し、各種産業機械の動力源として幅広く使用されるサーボモーターの小型化・高速化などの性能向上に寄与し、製造現場が抱えるさまざまな課題の解決に貢献します。

NTNは11月5日～10日に東京ビッグサイトで開催される「第32回日本国際工作機械見本市(JIMTOF2024)」に本商品を出展します。

2020年11月10日プレスリリース:
「サーボモーター用低発塵軸受」を開発
https://www.ntn.co.jp/japan/news/new_products/news202000069.html

用途

工作機械用サーボモーター

対応サイズ

内径φ40mm～

構造

図:構造

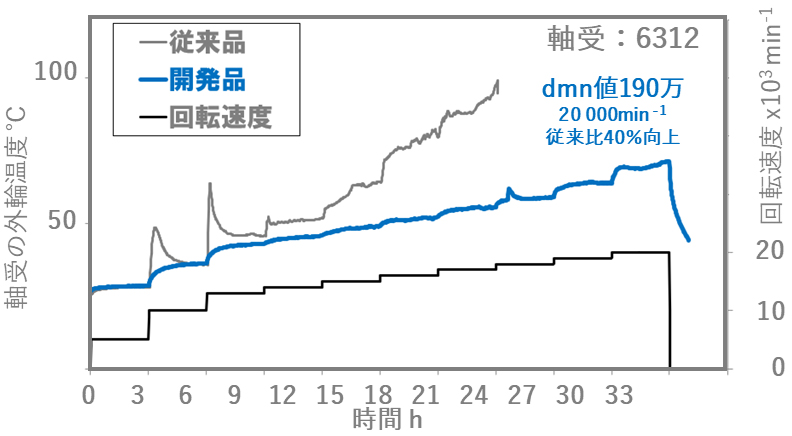

軸受昇温特性比較

図:軸受昇温特性比較

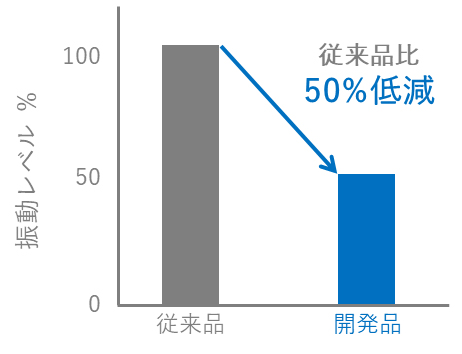

振動試験結果

図:振動試験結果
