「ハイブリッドベアファイトHP」を開発2013年5月29日
業界初!従来品の10倍以上の高PV領域で使用可能なハイブリッドベアファイト
NTN株式会社(以下、NTN)は、耐摩耗性に優れた高精度低摩擦滑り軸受「ハイブリッドベアファイトHP*1」を開発しました。
複写機やプリンタを代表とする事務機器の回転部には、様々な軸受が使用されています。従来は主に転がり軸受が使用されていましたが、NTNでは樹脂滑り軸受や焼結滑り軸受の性能向上を進め、転がり軸受からの置き換えを図ってきました。その一つに焼結金属を裏金とし、その内径面に樹脂摺動材を薄くインサート成形した「ハイブリッドベアファイト*2」があり、高回転精度が必要な複写機の感光ドラム軸受として量産採用されています。

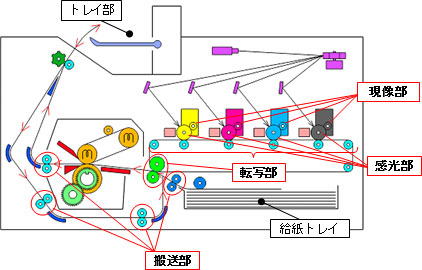

今回開発した「ハイブリッドベアファイトHP」は、耐摩耗性に優れる超高分子量樹脂の採用により、従来のハイブリッドベアファイトに対し、10倍以上の許容PV値*3を達成しました。これにより、これまでの感光部に加え、転写部や搬送部、現像部などにも適用可能となりました。
また、転がり軸受と同寸法で成形ができるため、転がり軸受をそのまま置き換えることはもちろんのこと、より薄肉形状にしたり、外形を円形以外とすることも可能です。
NTNは、本開発商品をすでに事務機器メーカーに提案を開始しており、広く産業機械・自動車関連業界へ提案してまいります。
※1 High Performance
※3 軸受摺動部の面圧Pと滑り速度Vの積で、異常摩耗や摩擦係数の増大を起こさず使用できる運転条件の上限
【特長】
(1) 高PV領域に適用可能 | 従来品比 10倍以上 |
---|---|
(2) 転がり軸受と同寸法で成形可能 | そのまま置換えが可能 |
(3) 低摩擦、高回転精度、軟質軸対応 | 高性能でアルミ軸や樹脂軸へも使用可能 |
お問い合わせ先
複合材料商品事業部 営業技術部

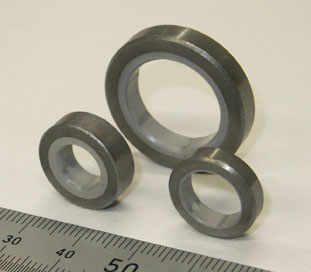

商品写真
各種軸受の特徴
項目 | 樹脂滑り軸受 | 焼結滑り軸受 | 開発軸受 | 転がり軸受 |
---|---|---|---|---|
回転精度 | △ | ○ | ○ | ◎ |
回転トルク | △ | ○ | ○ | ◎ |
軟質軸対応 | ○ | × | ◎ | ○ |
