一般的なディスペンサーや
インクジェットでは実現できない、
が可能にします
が可能にします
毛髪レベルの細さで精密塗布。
※X-CELListは、微細塗布装置の新名称です
対象物に液体を
優しくタッチ

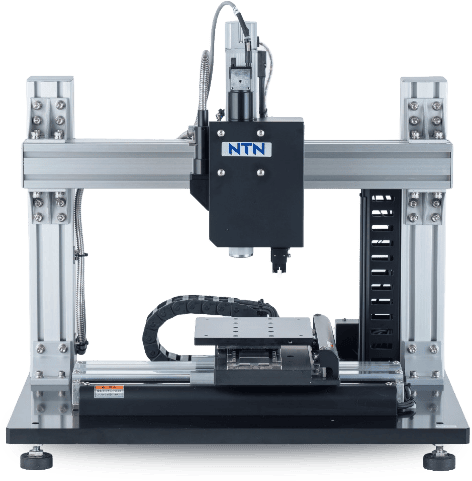

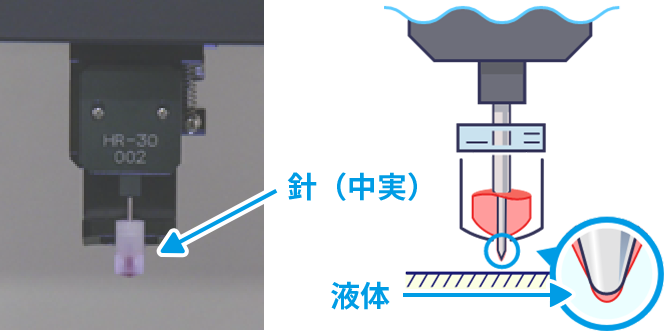

精密リキッドハンドリングシステム「X-CELList（エクセリスト）」は、微細な針（中実）の先端部分に液体（塗布剤）を付けて、顕微鏡視野内で精密に位置決めし、液体を対象物にタッチさせて塗布する装置です。NTNの塗布方式は、ドロッとした粘り気のある液体（高粘度）を、極めて小さな点（微細）でソフトに接触させて塗れるのが最大の特長です。
活用シーン
人体への毒性評価
細胞や試薬の定量配置
による再現性の向上
細胞播種作業の
自動化による効率化
ICチップへの
接着剤の微量塗布
半導体への
有機材料の微量塗布
X-CELList（エクセリスト）の主な特長
以下で安定塗布
目詰まりを防止
自在なパターン形成
低ストレス
高粘度×極小サイズの塗布が可能
- 水飴や練り歯磨きレベルの「高粘度（100 Pa・s以下）」の液体を扱えます。
- 髪の毛の太さ（約50〜100µm）と同等のサイズで塗布できます 。
「針方式」による目詰まりゼロ
- 針の先端の液体を対象物にタッチさせて塗布する方式のため、ノズル詰まりが発生しません。

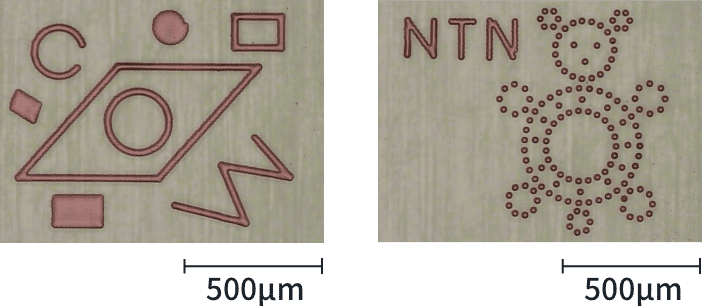

高精度な塗布を実現
- 画面で指示した位置に自在に塗布可能です。
- あらかじめ設定した座標に正確に塗布します。
心筋細胞組織（直径1mm）
液体の細胞を優しく塗布
- 心筋細胞も生きたまま塗布可能（右動画）
- 細胞以外にも、タンパク質などの生体材料を塗布できます。
微細塗布を実現する塗布技術

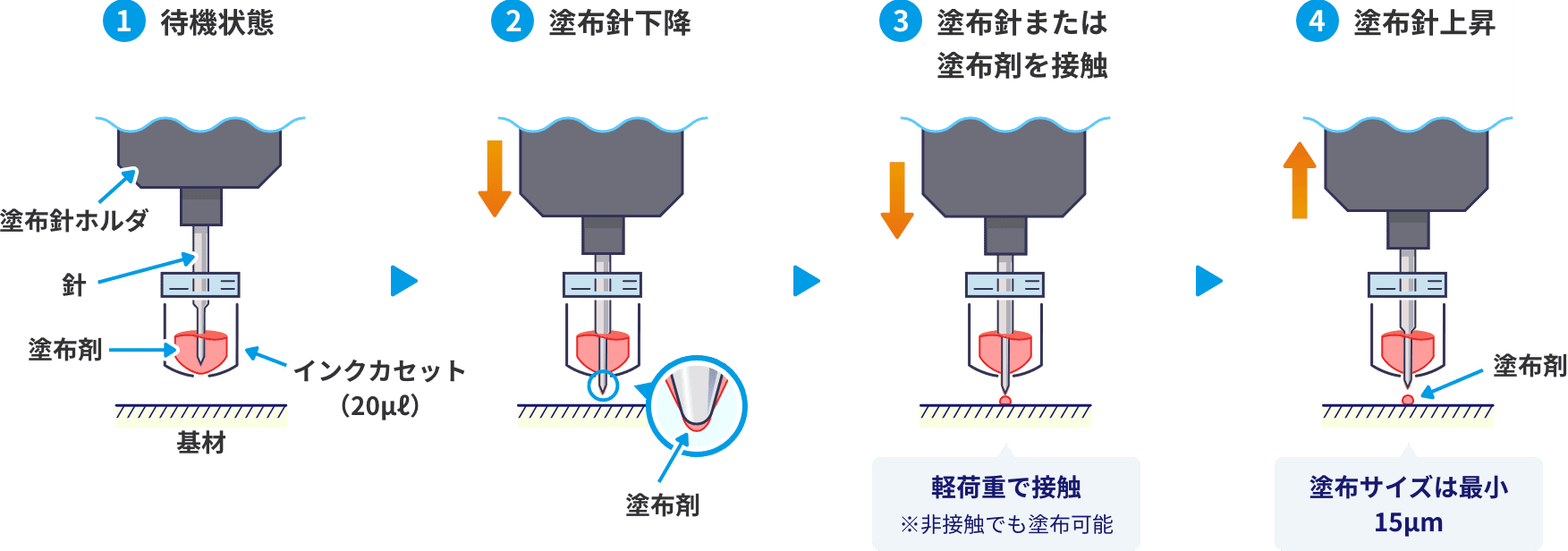

①待機状態 ②針（中実）が下降 ③針接触 ④針上昇 を繰り返し塗布していきます。
針の先端に液体をつけて対象物にタッチさせて塗布する針方式を採用しているので、
塗布剤の目詰まりがなく、液体のにじみ・広がりが少ないため、精度の高い塗布を実現できます。
（当社調査による）
塗布方式には、主に「ディスペンサー方式」「インクジェット方式」「針方式」の3つの塗布方式があり、
それぞれに得意・不得意があり、用途や液体の特性によって適した方式は異なります。
| ディスペンサー方式 | インクジェット方式 | 針方式 | |
|---|---|---|---|
| 構造図 |
|
|
|
| 特長 |
ドロッとしたものを、
|
サラッとしたものを、
|
サラッとしたものを、
|
| 塗布剤の詰まり |
（詰まりあり） |
（詰まりあり） |
（詰まりなし） |
| 塗布剤への ストレス |
高 | 高 | 低 |
（当社調査による）

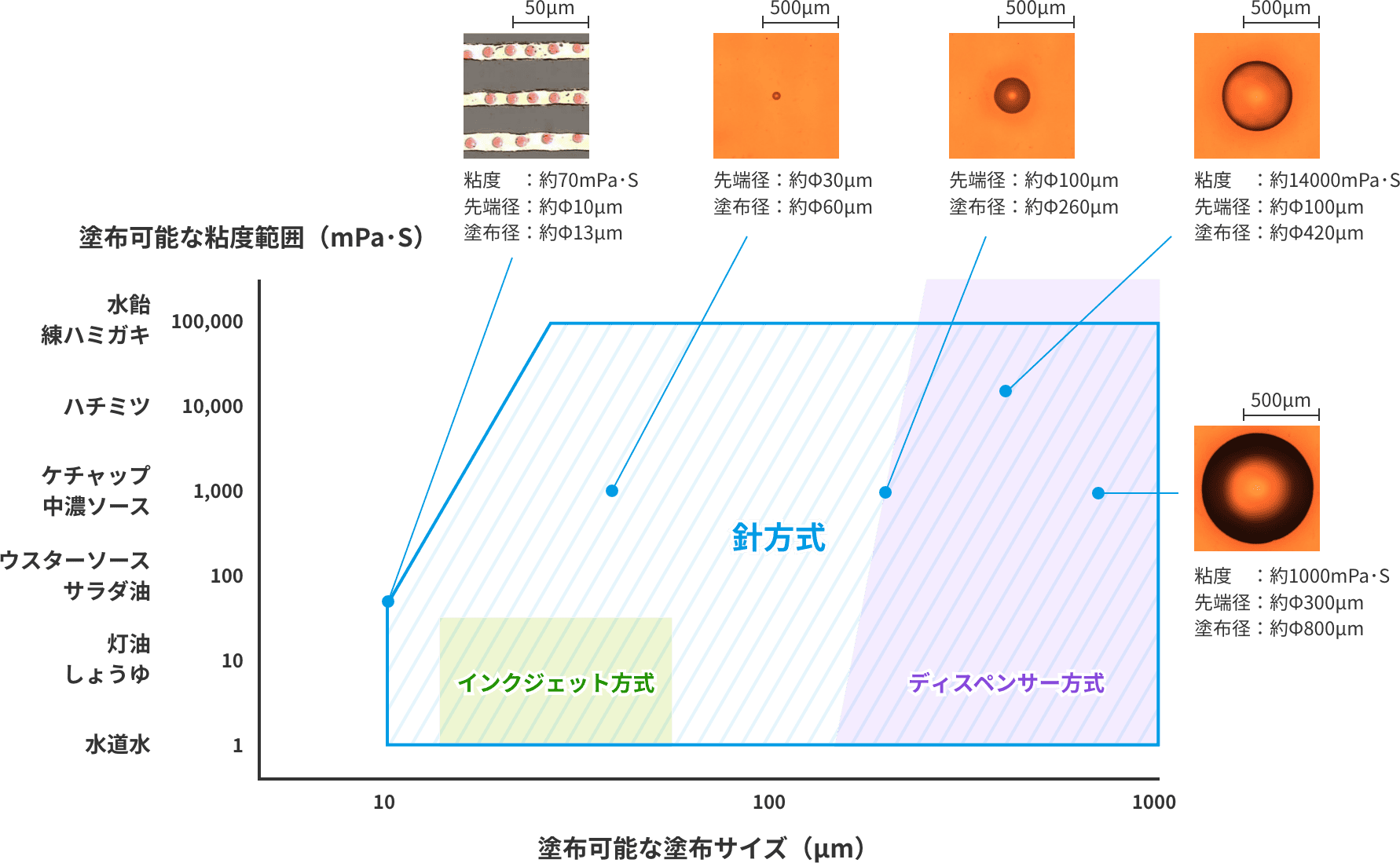

インクジェット方式は、水のような低粘度液体（数mPa・s〜数Pa・s程度）を微細に塗布できますが、高粘度な塗布剤（液体）には対応できません。ディスペンサー方式は、接着剤などの中〜高粘度までの塗布剤を扱えますが、数十µm以下の極小サイズ塗布は苦手です。針（中実）方式は、水飴や練り歯磨きレベルの高粘度な塗布剤を、15〜100µm程度の微細サイズで塗布可能で、両方式の特長を兼ね備えています。
よくあるご質問
紹介していただいた用途以外の対応は可能でしょうか？
用途は一例です。その他の用途についても検討可能ですので、お問い合わせフォームよりお気軽にご連絡ください。
- サンプルテストは、何ができますか？
- お客様の塗布材料をお預かりし、NTNの試験機での実際の塗布試験（立ち会い可）が可能です。
