2021年

グリース給脂を不要とする「ポリルーブ」の適用により欧米メーカで採用が拡大

NTN株式会社(以下、NTN)は、二輪車のスイングアーム用ポリルーブ針状ころ軸受の量産を拡大します。潤滑剤「ポリルーブ」の適用によるメンテナンスフリーの実現や、組み付け時の取り扱い性に加え、二輪車の設計の多様化に対応する耐高温性などが評価され、欧米メーカを中心に採用が拡大しています。

二輪車のスイングアームは、タイヤ(車軸)と車体(フレーム)をつなぐリアサスペンションの部品のひとつです。走行時、路面からの衝撃やタイヤの振動に応じて、フレームの連結部を軸に上下に動くことで、衝撃や振動を吸収し、二輪車の安全性や快適性を支えます。

フレームの連結部に使用される軸受には、耐荷重性と小型化が求められており、一般的にはシェル形*¹針状ころ軸受(総ころ形*²)が使用されます。しかし、本軸受は定期的なグリース給脂や、ハウジングや軸に給脂穴の設置を必要とするほか、軸受の取り付け時にころが外れやすいなどの課題がありました。

NTNが量産を拡大する針状ころ軸受は、潤滑剤に固形の「ポリルーブ」を用いた商品です。

ポリルーブはNTNが独自に開発した固形潤滑剤*³で、強い振動や遠心力、水分などが伴う環境でも軸受から漏れにくく、長期にわたって優れた潤滑性能を発揮するため、グリースの給脂および給脂穴の設置が不要となります。また、ポリルーブは、ころを保持する機能も持つため、組み付け時にころが外れる心配がありません。組み付け時のグリース塗布も必要なく、組み付け時の取り扱いが容易です。

近年、二輪車の設計が多様化する中、マフラーとスイングアームの位置が近くなり、スイングアーム部が高温となることがあります。メンテナンスフリーや優れた取り扱い性に加え、こうした高温環境に対応可能なポリルーブ商品もラインアップしていることなどが評価され、趣味性の高い中型・大型バイクを製造する欧米メーカを中心に採用が拡大しています。

NTNは、今後も本商品を市場に提案・提供することで二輪車の安全性・快適性の向上に貢献するとともに、100年以上にわたって培ってきたトライボロジー技術を活用し、お客さまの多種多様なニーズに対応する商品の開発・提案を進めてまいります。

1. 精密絞り加工(プレス加工)で成形された外輪を適用した針状ころ軸受。薄肉の外輪による軽量さとコンパクトさを特長とする。
2. “ころ”を一定間隔に保持する保持器を用いない針状ころ軸受。保持器がないため、保持器付よりも“ころ”本数を多く適用することが可能で、高負荷容量を特長とする。
3. グリースと樹脂を加熱・冷却処理して固めたもので、軸受け使用時に生じる熱や遠心力を用いて潤滑剤の油分を軸受に供給する。

特長

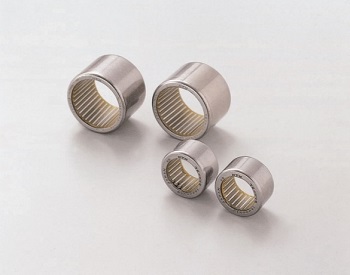

商品写真

シェル形ポリルーブ針状ころ軸受

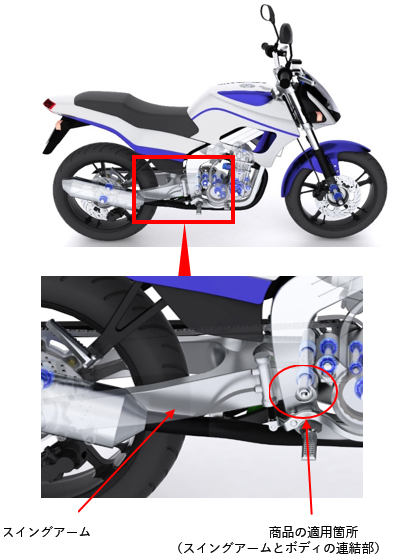

適用箇所

お問い合わせ先

自動車事業本部  事業戦略本部  事業企画部  TEL:03-6713-3666
