「耐水素脆性軸受」を開発
2021年5月24日新商品ニュース

新規鋼材と特殊熱処理技術の融合により、水素起因の軸受の早期破損を防止

NTN株式会社(以下、NTN)は、新規鋼材と特殊熱処理技術の組み合わせにより、水素に起因する軸受の早期破損に対して、当社標準軸受と比較して3倍以上の長寿命化を実現した「耐水素脆性軸受」を開発しました。

自動車分野では、100年に一度の大変革といわれるCASEへの対応が重要な課題です。また、市場では電動化を背景に、動力伝達装置のさらなる高効率化が要求され、装置内の潤滑油量の低減、低粘度油化など、軸受には、より過酷な潤滑条件への対応が求められています。これまでにない過酷な使用条件では、軸受が早期に破損する場合があります。その原因は、水素原子が鋼材に侵入することで、鋼材の強度が低下する水素脆性にあるとされ、その対策が求められていました。

NTNがこのたび開発した「耐水素脆性軸受」は、新規鋼材の採用と新たに開発した特殊熱処理技術により、この水素脆性による早期破損を抑制し、長寿命化を実現した商品です。新規鋼材を使用した軸受の軌道面表層には硬質で微細な金属化合物が多数分散しており、希薄な潤滑条件下における金属接触でも摩耗しにくく、水素原子の発生源となる金属新生面*1の露出を抑制します。また、水素原子が発生した場合においても、その微細な金属化合物が、水素原子の軸受内部への侵入速度(拡散)を抑制します。その結果、開発品の寿命を当社標準軸受と比較して3倍*2以上に向上させることに成功しました。さらに、特殊熱処理工程における焼入れでは、軸受軌道面の窒素濃度を高める浸窒処理を行うことで、疲労が進行しにくくなるため、耐異物性も向上しており、異物混入潤滑条件下における長寿命化も実現しています。

なお、新規鋼材は、熱処理工程におけるCO2排出量を減少させる成分を選定し、環境負荷の低減を図っています。

NTNは、本開発品をグローバルに提案し、自動車や産業機械などのさらなる信頼性向上に貢献してまいります。

なお、本開発品を、5月26日~7月30日に開催される「人とくるまのテクノロジー展2021 オンライン」に参考出展いたします。

  1. 金属表面のごく薄い酸化鉄層が除去された面
  2. 多量の水分を潤滑油中に含む急加減速運転条件において

特長

長寿命化 標準軸受と比べて3倍以上の長寿命化を実現
耐異物性の向上 焼入れ時に軸受軌道面の窒素濃度を高める浸窒処理により、異物混入潤滑条件下における寿命を向上

用途

自動車および産業機械全般

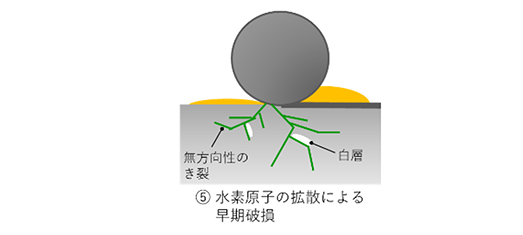

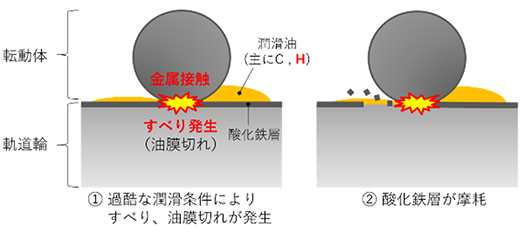

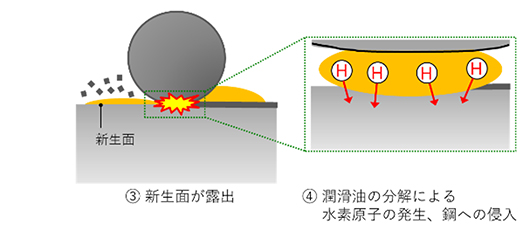

水素原子が鋼に侵入し、早期破損に至るメカニズム

当社標準品と開発品の比較写真

当社標準軸受 開発品
軌道面
表層写真
当社標準軸受 開発品
軌道輪
断面写真
※水素脆性試験後
当社標準軸受 44 h 経過
(早期破損の発生)
開発品 107 h 経過
(損傷無し)

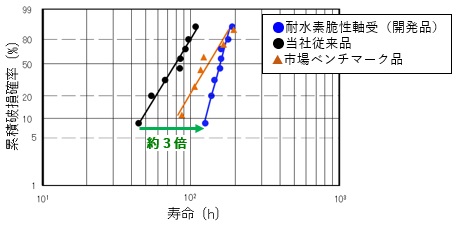

水素脆性寿命試験結果

水素脆性寿命試験結果
