超高角高効率固定式等速ジョイント「CFJ-W」を開発
2018年5月23日新商品ニュース

世界最高の最大作動角55°を実現

NTN株式会社(以下、NTN)は、自動車の前輪用ドライブシャフトとして、高効率で世界最高の最大作動角55°となる固定式等速ジョイント「CFJ-W*1」を開発しました。

自動車の前輪用ドライブシャフトのタイヤ側に使用される固定式等速ジョイントは、操舵に合わせて作動角をとりながら、エンジンやモータの動力をタイヤに伝達する重要な役割を果たします。また、等速ジョイントの最大作動角が大きいほど、車両の操舵角の拡大につながり、車両の最小回転半径*2の縮小化に貢献できます。

これまでにもNTNは、2012年から最大作動角50°の高角固定式等速ジョイント「VUJ」の量産を開始し、軽自動車からSUVまで幅広く市場ニーズに対応してきました。

一方、自動車の多様化が急速に進む中、固定式等速ジョイントにはさまざまな機能が求められており、特に、近年ますます人気が高まっているSUVや4WD車向けにはさらなる最大作動角の拡大と高効率化に対する要望をいただいています。

今回開発した「CFJ-W」は、2012年に発表した「次世代高効率固定式等速ジョイント(CFJ)」をベースに、自動車の前輪用ドライブシャフトに要求される「50°を超える超高作動角」と「高効率」を実現するため、各部品の高強度化と潤滑性の改善を行うとともに、NTN独自の技術であるスフェリカル・クロスグルーブ構造*3を採用することで、「世界最高の最大作動角55°」と「従来品(VUJ)比でトルク損失率約50%低減」の両立を実現しました。

NTNは、今回開発した「CFJ-W」を、グローバルに提案し市場展開することで、自動車の最小回転半径の縮小や低燃費などをはじめとする、お客さまの要求に貢献してまいります。なお、本開発品は5月23日~25日にパシフィコ横浜で開催される「人とくるまのテクノロジー展2018」に出展いたします。

  1. Cross groove Fixed Joint with Wide range operating angleの略
  2. ハンドルを最大限切って旋回した際に、外側のタイヤが通る軌跡の半径
  3. 円弧状の内輪および外輪のボール転動溝を軸方向に互い違いに傾斜させた構造

開発品の特長 (従来品「VUJ」比)

1. 超高角化 最大作動角55° (従来品:50°)
2. 高効率化 トルク損失率を約50%低減
3. 外径、重量 同等

お問い合わせ先

自動車事業本部 事業企画部  TEL 03-6713-3666

お問い合わせフォーム

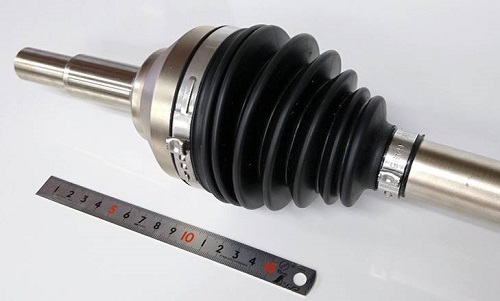

商品写真
