「ULTAGEスラスト自動調心ころ軸受」を開発
2014年7月14日新商品ニュース

軸受内部設計の最適化により、世界最高水準の高負荷容量と高速回転性能を実現!

NTN株式会社(以下、NTN)は、軸受内部設計の最適化により、世界最高水準の高負荷容量と高速回転性能を実現した「ULTAGE(アルテージ)*1スラスト自動調心ころ軸受」を開発しました。

スラスト自動調心ころ軸受は、射出成型機などの大きな荷重がかかる用途で広く使用され、また高速で回転する脱水・ろ過機のスクリュープレスなどにも使用されます。各機械の高機能化により、軸受には従来より高い荷重負荷能力や高速回転性能が求められています。

今回開発した「ULTAGEスラスト自動調心ころ軸受」は、軸受の内部設計を最適化し、転動体であるころのサイズと本数を最大化しました。これにより、従来のスラスト自動調心ころ軸受*2に対し、基本動定格荷重を最大70%向上し、軸受定格寿命を最大6倍に向上。世界最高水準の高負荷容量を実現しました。また、保持器の構造を従来の「もみ抜き保持器」から、シンプルな形状で空間容積を確保した「かご型鋼板製打抜き保持器」に変更しました。これにより、従来の油潤滑に加えてグリース潤滑でも使用可能、許容回転速度も20%向上し、世界最高水準の高速回転性能を実現しました。さらに、特殊熱処理を採用し200°Cの耐熱仕様を標準にしたことで、高温環境下での寸法安定性と長寿命化を実現しました。

NTNでは「ULTAGEスラスト自動調心ころ軸受」を、あらゆる産業機械用軸受に求められる「高負荷容量」「高速回転性能」「長寿命」のニーズに応えながら、軸受外径130mmから320mmという大形サイズまで展開し、設備補修向け案件をはじめアフターマーケット事業の強化に向け、グローバルで販売を進めてまいります。

*1) ULTAGE(アルテージ)は、究極を意味する【Ultimate】とあらゆる場面での活躍を意味する【Stage】を組み合わせた造語で、世界最高水準のNTN新世代軸受のシリーズ総称です。
*2) NTNカタログ:CAT.No.2202/J「スラスト自動調心ころ軸受」

特長

従来品(スラスト自動調心ころ軸受)比

(1) 世界最高水準の高負荷容量
・基本動定格荷重 : 最大70%向上
・軸受定格寿命 : 最大6倍に向上
(2) 世界最高水準の高速回転性能
・許容回転速度 : 20%向上
(3) 従来の油潤滑に加え、グリース潤滑でも使用可能
⇒かご型鋼板製打抜き保持器の採用
(4) 200°Cの耐熱仕様を標準とし、高温環境下での寸法安定性と長寿命化を実現
⇒特殊熱処理を採用

用途

射出成型機、脱水・ろ過機のスクリュープレス

お問い合わせ先

アフターマーケット事業本部 TEL 0120-12-5559

お問い合わせフォーム

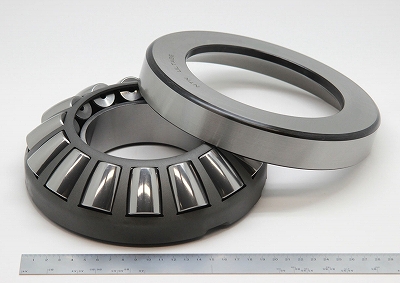

商品写真

主要寸法例:φ100×φ210×67mm(写真は軸受展開時)
