「ホッパ機能付モノドライブ2ウェイフィーダ」を開発
2013年11月14日新商品ニュース

業界初!ホッパとフィーダの一体化で、省スペース・工数削減に貢献

NTN株式会社(以下、NTN)は、NTN独自のモノドライブ2ウェイフィーダ(以下、MD2フィーダ)に、かき上げ式ホッパ(タンク部)を一体化し、省スペースで部品の投入工数の削減など、生産効率の向上に貢献する「ホッパ機能付モノドライブ2ウェイフィーダ」を開発しました。

MD2フィーダは、これまでNTNが培った振動式の部品搬送技術を結集。共振現象と強制振動を最適制御し、1台の直進フィーダで部品を2方向に安定搬送することを実現した、省エネかつ軽量・コンパクトな部品供給装置です。

今回開発した「ホッパ機能付モノドライブ2ウェイフィーダ」は、MD2フィーダにかき上げ式ホッパを一体化させました。これにより、ボウルフィーダに別置ホッパと直線フィーダを組合せた場合と比較して、設置面積を30%以上削減でき、消費電力も3分の1以下に抑えることが可能で、スペースの有効活用と省エネルギーを両立します。また、かき上げ式ホッパは、ホッパ内に搬送部品を従来品比で3~4倍の大量貯蔵ができることに加えて、ワーク投入口が低く、投入作業時の負荷を軽減します。

MD2フィーダに、かき上げ式ホッパを一体化した商品は業界初であり、ボルトやナットといった汎用部品の整列供給に最適で、多様なサイズの部品供給にお使いいただけるよう、シリーズ展開も進めてまいります。

NTNは、引き続きお客様の多様なニーズに合った技術開発および提案により、設備の自動化はもとより安定稼働・低消費電力化に貢献してまいります。

特長

(1) 独自機構のMD2フィーダにホッパ機能を一体化
  1台の直進フィーダで部品を2方向に搬送可能で、さらにホッパを装備(業界初)
  振動体を最適制御し、安定した部品の整列・供給を実現
(2) 省スペース、低消費電力(ボウルフィーダとホッパ、直線フィーダの組合せ比)
  設置面積 30%以上削減
  消費電力 1/3以下
(3) 投入工数の削減(省人化)
  3~4倍のワーク(部品)の収容が可能(MD2フィーダ単体比)
  低いワーク投入口で、投入作業効率が大幅向上

お問い合わせ先

NTNテクニカルサービス株式会社 精機商品部

東日本地区
西日本地区
中部地区

お問い合わせフォーム

商品写真

ホッパ機能付モノドライブ2ウェイフィーダ

ホッパ機能付モノドライブ2ウェイフィーダ

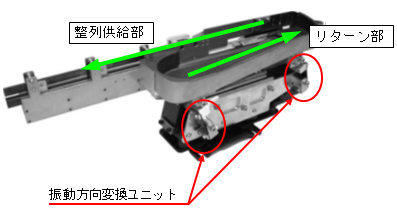

モノドライブ2ウェイフィーダ

振動方向を変換する板ばねユニットを搭載することにより、1台の直進フィーダで整列供給部とリターン部に同時に逆向きの振動を発生させます。

モノドライブ2ウェイフィーダ
