「自己潤滑性焼結軸受」を開発2013年2月25日
焼結金属業界で初めて特殊黒鉛を用いたドライ環境用焼結軸受
NTN株式会社(以下、NTN)は、特殊黒鉛を使用し、かつ軸受材料組成を最適化したことにより、油の適さない環境で使用可能な「自己潤滑性焼結軸受」を開発しました。
産業機械や自動車分野で広く用いられる焼結含油軸受は、軸受内部に保持した潤滑油で潤滑しています。このため、 コピー機の内部や自動車のヘッドライト内部など、周辺部品への油の付着が装置の性能低下を招く用途や、潤滑油が蒸発する高温環境には適用できませんでした。
今回開発した「自己潤滑性焼結軸受」は、焼結金属業界初となる特殊黒鉛を固体潤滑剤として採用した軸受であり、油が使用できない環境においても適用可能です。
焼結軸受の固体潤滑剤として添加する黒鉛は、その他の金属粉末に比べ流動性に劣り、増量すると成形できませんでした。NTNは、金属粉末の配合を変更するとともに、流動性の高い特殊黒鉛を従来の黒鉛量の5倍以上添加し、高い生産性を確保しながら、潤滑油を使用することなく優れたしゅう動特性、耐摩耗性を実現しました。また、開発した軸受は導電性を有しており静電気を逃がすことができるとともに、軸受の不具合原因となる粉塵吸着を防止することができます。さらに、給電部材として適用することで、電気を供給するための部品が不要となり、装置の部品点数削減にも貢献します。
NTNは、本開発品をすでに事務機メーカーや自動車関連部品メーカーに提案を開始しております。また、軸受単体のほか、樹脂部品を一体化した複合材料商品や、軸受以外のしゅう動部材としても提案可能であり、広く用途拡大を図ってまいります。
特長
ドライ環境下で使用可能な焼結軸受
- 業界初の特殊黒鉛の採用
→ 形状の自由度、高い生産性を確保 - 黒鉛添加量 従来品(焼結含油軸受)比 5倍以上
→ 優れたしゅう動特性
→ 摩耗量 従来の焼結材料(無含油)比 1/50以下(動摩擦係数 µ≦0.3) - 導電性
→ 軸受への粉塵吸着防止や装置の部品点数削減
お問い合わせ先
複合材料商品事業部 営業技術部

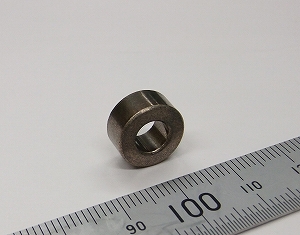

商品写真
サイズ例:内径6mm×外径12mm×幅6mm
構造
開発材
黒鉛の面積比 80%(黒鉛添加量 従来比5倍以上)
適用例
- 複写機用軸受、給電チップ
- レーザービームプリンタ トナーカートリッジのマグロール用軸受
- ヘッドライト用しゅう動部材
