2011年

軸受設計の最適化により耐荷重性、負荷容量、密封性を大幅向上！

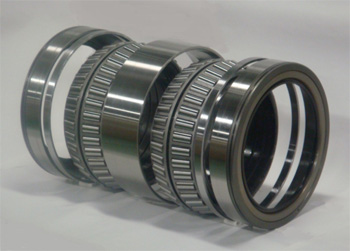

NTN株式会社（以下、NTN）は、シール設計及び軸受内部設計の最適化により、高密封かつ、世界最高水準の耐荷重性能を持つ高負荷容量の圧延機ロールネック用『ULTAGE（アルテージ）^※1密封形4列円すいころ軸受 』を開発しました。

鉄鋼設備における圧延機のロールネック用軸受は運転時の振動・衝撃・重荷重に加え、冷却水や粉塵等の過酷な環境下で使用されるため、軸受には高い信頼性が求められます。

このためNTNでは、従来の密封形四列円すいころ軸受^※2）に対し、軸受の内部設計を見直すことで、外部荷重に対する軸受転動体接触面圧の均一化と高負荷容量を実現する最適設計を行い、世界最高水準の耐荷重性能を達成しました。また、シール設計についてもコンパクトとしつつ、密封性を大幅に向上させました。

開発した「ULTAGE密封形4列円すいころ軸受」は、圧延機ロールネック用軸受に求められる「高負荷容量」「高耐荷重性能」「高密封性能」の要求に応えながら、外径約φ300～φ850まで19シリーズをラインアップし、国内・新興市場などグローバルな販売活動を進めていきます。

※1 ULTAGE（アルテージ）は、究極を意味する【Ultimate】とあらゆる場面での活躍を意味する【Stage】を組み合わせた造語で、世界最高水準のNTN新世代軸受のシリーズ総称です。

※2 NTN CAT.No.2250/J：大形転がり軸受（密封形四列円すいころ軸受）

特長

(1) 高負荷容量設計	軸受寿命 1.8倍 （当社従来比,最大）
(2) 耐荷重性能の向上	2倍以上（当社従来比,世界最高水準）
(3) 密封性の向上	耐水性能2倍以上 （当社従来比）

お問い合わせ先

鉄鋼設備圧延機ロールネック部
