2010年

軽量・省スペース設計で、エンジンの小型化・作業短縮に貢献！

NTN株式会社（以下、NTN）は、エンジンのタイミングチェーンドライブシステムに組み込まれたチェーンの張力を適正に保つ「チェーンテンショナ」を1998年からグローバルに市場展開しています。今般、エンジンカバー外側から脱着可能で、取り付け用ボルトを必要としない、『セルフマウント式チェーンテンショナ』を開発しました。

近年、自動車のエンジンは、低燃費化の進展に伴い小型化が進んでいますが、これまでのチェーンテンショナは、エンジンカバーの内側に取り付けられているため、取り付けるスペースを確保する必要がありました。また、メンテナンスを行うには、エンジンカバーを取り外す必要があるため、チェーンテンショナの脱着作業が煩雑でした。

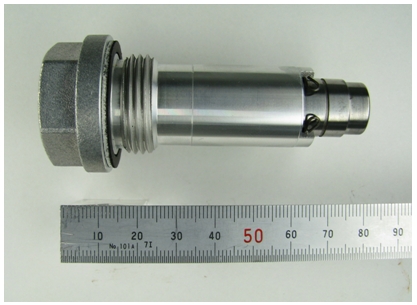

開発した『セルフマウント式チェーンテンショナ』は、製品本体の外径部に雄ねじ部を形成し、エンジン側に設けた雌ねじ穴に締め込むだけで、組付けが可能となり、エンジンへの固定に必要であったボルトも不要となりました。また、本開発品はアルミダイカスト製ハウジングを採用しました。

このため、本開発品を適用することで、従来品に比べ部品点数の削減・エンジンカバー内のコンパクト設計が可能となり、車両の軽量化に伴い燃費向上が図れるだけでなく、生産時やメンテナンス時の作業工数を大幅に削減できます。

また、本チェーンテンショナは“鋸歯ねじ式ノーバック機構”を採用しており、鋸歯ねじの摩擦抵抗でチェーン振幅の増大を抑制することができ、チェーンテンショナの機能面についても向上させ、特にエンジン始動時の低騒音化にも貢献します。

NTNでは、本開発品を低燃費・メンテナンス性に貢献する「地球環境・人にやさしい商品」としてグローバルに市場展開していきます。

特長

用途

四輪車および二輪車のタイミングチェーン用

お問い合わせ先

自動車事業本部 企画部

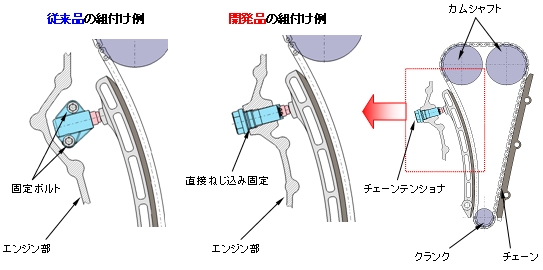

製品組付け例
