業界初！高精度に加え原点位置信号出力機能付与により、回転基準位置の検出が可能

NTN株式会社（以下、NTN）は、SNR社（仏）と共同で従来の「高分解能回転センサ付軸受」^※1を改良し、原点位置信号（Z相）の出力を可能とした『原点信号出力タイプ高分解能回転センサ付軸受』を開発しました。

NTNでは従来、ACモータの回転制御等、産業機械の電気制御を支える商品として、軸受と回転センサをユニット化した「回転センサ付軸受」をラインアップ^※2してきました。

今回開発しました『原点信号出力タイプ高分解能回転センサ付軸受』は、SNR社のセンサ技術であるコンパクトサイズ（6mm×7mm）のセンサICを活用しています。本センサICの内部には、複数個配置した磁気センサの検出信号を適宜信号処理する事で、回転検出能力を最大40倍に高めると共に、原点位置信号出力を可能としています。原点位置信号出力機能を付与することで、これまでの回転数、回転方向の検出だけでなく、モータ回転軸やステアリング操作の位置検出などが可能となります。

また、電力及び信号出力用電線を廃止し、コネクタ接続を採用したことでユーザでの機器への組み込みが飛躍的に向上しました。

NTNは第1弾として、深溝玉軸受6206（内径30mm、外径62mm）で、1回転あたり最大2560パルスの2相信号（A、B相）と原点位置信号（Z相）を出力するユニットを商品化・市場投入します。さらに、本開発品を主にサーボモータやフォークリフトのステアリング用途向けに拡充し、グローバルな販売活動を行う計画です。

※1 「高分解能回転センサ付軸受」
SNRのセンサ技術とNTNの実装技術を融合させた共同開発品。2007年12月プレスリリース。

※2 「回転センサ付軸受」のラインアップ
NTN CAT.No.3032/J：軸受型番6202～6209 （内径φ15～45mm）

特長

1. 軸受とセンサを一体化 + コネクタ接続を採用
   → コンパクトで機器への組み込みが飛躍的に容易
2. 高分解能（A、B相）出力
   → 軸受1回転あたり最大2560パルスを出力（従来シリーズ品比40倍）が可能で、回転方向の判別も可能
   〔1パルス当たり回転角度で約0.14度に相当（軸受型番6206の場合）〕
3. 原点位置信号（Z相）出力 → 回転基準位置の検出が可能

お問い合わせ先

産業機械事業本部 産業機械技術部

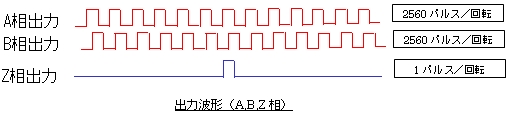

出力波形（例）
