【新商品情報】

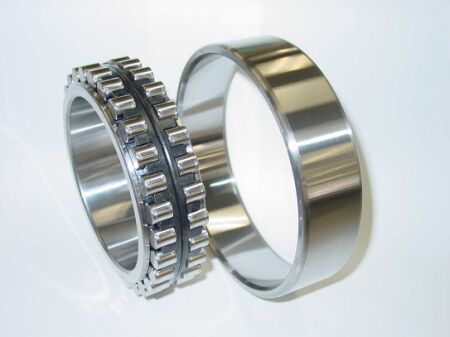

精密級複列円筒ころ軸受を一新
-高機能樹脂保持器の採用で世界No.1の高速性を実現-

NTN株式会社は、工作機械主軸に使用される精密級^１）複列円筒ころ軸受の内部設計を一新し、好評の工作機械主軸用精密軸受「ULTAGE（アルテージ）^２）シリーズ」のひとつとして、サンプル供給を開始します（本格販売は本年10月より）。

工作機械の加工効率向上のため、円筒ころ軸受においても更なる高速化が求められています。この新シリーズは、高機能樹脂PEEK（ポリエーテル・エーテル・ケトン）製の樹脂保持器を標準採用するとともに内部設計を最適化することにより、精密級複列円筒ころ軸受において、従来の高負荷容量と高剛性を維持しつつ、世界No.1の高速性を実現しました。当社の次世代標準軸受として全世界で広く販売していきます。

この新シリーズは、エアオイル潤滑時のエアオイルの流れ、グリース潤滑時のグリースの保持や撹拌状態及び高速運転時に遠心力が保持器に与える影響等の研究に基づき、内部設計の最適化（内輪・外輪・保持器・転動体）を行いました。特に保持器材料には、自己潤滑性に優れ且つ軽量・高強度な高機能樹脂PEEKを採用することにより、ころとの摩擦を減らすとともに、高速運転時の保持器の形状変形を抑制しました。また、新構造の特殊ポケット部形状を有するくし型保持器を採用することにより、エアオイル潤滑時のエアオイルの排出性やグリース潤滑時のグリースの保持性を改善し、優れた高速性と長寿命化を実現しました。

(1)特長（許容回転速度の向上）

・エアオイル潤滑の場合	：最大dmn175万（当社従来比50％向上）
・グリース潤滑の場合	：最大dmn100万（当社従来比20％向上）

(2)用途：工作機械主軸 等

(3)対象型番

・NN3013T6～NN3026T6（軸受内径Φ65～130）

参考

問合せ先：産機商品本部　産機技術部　工作機グループ　0594－24－1926
