割れ

割れの原因と主な対策

現象 主な原因 主な対策
  • 割れ、き裂、ヘヤークラック及びフリクションクラックなど。
  • 過大荷重。
  • 過大な衝撃。
  • クリープによる発熱と急激な冷却。
  • しめしろ過大。
  • 大きなフレーキング。
  1. 異常荷重の原因調査と改善
  2. クリープの防止
  3. しめしろの見直し

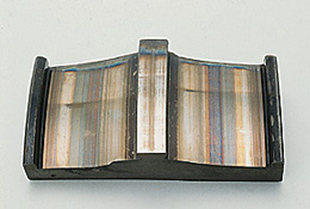

写真:自動調心ころ軸受の内輪

  • 自動調心ころ軸受の内輪
  • 軌道面のアキシアル方向の割れ
  • しめしろ過大が原因

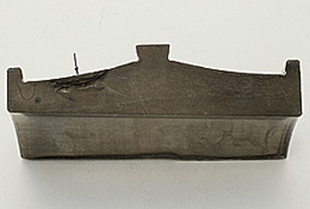

写真:写真左の破断面

  • 写真左の破断面
  • 左側軌道面の中央部に起点が認められる

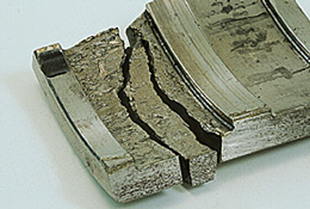

写真:四列円筒ころ軸受の外

  • 四列円筒ころ軸受の外輪
  • 軌道面の円周方向の割れ
  • 大きいフレーキングが割れの起点

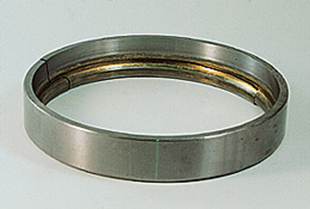

写真:アンギュラ玉軸受の外輪

  • アンギュラ玉軸受の外輪
  • 軌道面の円周方向割れ
  • 潤滑不良による玉の滑りが原因
