かじり

かじりの原因と主な対策

現象 主な原因 主な対策
  • 焼付きを伴ったきずをいう。
  • 組込みきず、アキシアル方向に付く。
  • ころ端面と案内つばのきず、サイクロイド状のきずが付く。
  • 軌道面及び転動面に生じる回転方向のすりきず。
  • 取付け、取外しなどの取扱い不良。
  • アキシアル荷重大による接触面の油切れ、異物のかみ込み、過大予圧。
  • 転動体の滑り、潤滑不良。
  1. 取付け、取外しの方法の改善
  2. 使用条件の見直し
  3. 予圧量の見直し
  4. 潤滑剤及び潤滑方法の改善
  5. 密封性能の強化

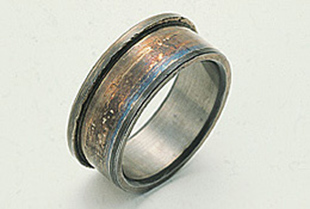

写真:円筒ころ軸受の内輪

  • 円筒ころ軸受の内輪
  • つば面にかじりが生じている
  • 過大荷重が原因

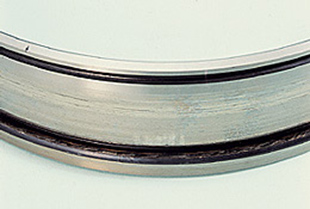

写真:円すいころ軸受の内輪

  • 円すいころ軸受の内輪
  • 軌道面及び大つば面にかじりが生じている
  • 潤滑不良が原因

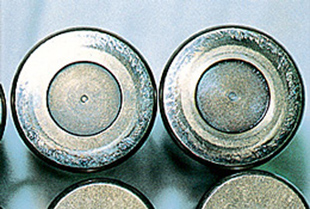

写真:円すいころ軸受のころ

  • 円すいころ軸受のころ
  • 端面にサイクロイド状のかじりが生じている
  • 潤滑不良が原因

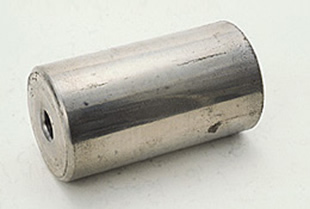

写真:円筒ころ軸受のころ

  • 円筒ころ軸受のころ
  • 組込み時転動面に生じたアキシアル方向のきず
  • 組込み不良が原因
