センサ内蔵軸受「しゃべる軸受^®」を開発2022年6月14日

～センサ、発電ユニット、無線デバイスを軸受に内蔵し、高度な状態監視を実現～

NTN株式会社(以下、NTN)は、センサ、発電ユニットおよび無線デバイスを軸受に内蔵し、温度・振動・回転速度の情報を無線送信する「しゃべる軸受^®」を開発しました。センサを軸受に内蔵しているため、装置の外側からに比べてより高度な状態監視と早期の異常検知を実現します。

製造現場などにおいては、生産効率の向上に向けて、設備の稼働状態を監視し、そのデータに基づいて的確かつ計画的にメンテナンスや部品交換を行うことで、設備のダウンタイム(稼働停止時間)をできるだけ抑えたいとの強い要求があります。さらに、近年ではDXやIoT技術の進展に伴って、場所や時間の制約を受けない装置の遠隔監視や自動モニタリング、入手した状態監視情報の活用による製造品質の安定化や向上へのニーズも高まっています。

NTNでは、こうした状態監視のニーズに対し、軸受のセンシングなどに取り組んできました。特に、風力発電分野においては、2014年には大型風力発電用軸受の状態監視、データ解析に関してNEDOプロジェクトにも参画し、現在、状態監視システム(CMS*¹)は多くのお客さまにご契約いただいています*²。ほかにも、工作機械主軸用「センサ内蔵軸受ユニット*³」、「産業用IoTプラットフォーム向け軸受診断アプリ*⁴」、「NTNポータブル異常検知装置*⁵」などを開発し、軸受の状態監視に必要なセンサの選択、解析ソフトの開発など他社に先行して技術を高めてまいりました。

NTNがこのたび開発した「しゃべる軸受^®」は、寸法および負荷容量を変更することなく、標準軸受*⁶にセンサ、発電ユニットおよび無線デバイスを内蔵しています。回転に伴って発電する電力により、センサや無線デバイスを動作させ、センサ情報を自動で無線送信します。センサを軸受に内蔵しているため、センサを設備に外付けする場合よりも感度良く軸受の状態を検出し、早期に異常を診断することが可能です。また、寸法および負荷容量が標準軸受と同一であるため、既存設備に使用されている軸受からの置き換えも可能な上、電源供給やデータ送信のためのケーブルも不要で、容易に軸受の状態監視を実現します。

NTNは今後、本開発品のテストマーケティングを開始し、具体的なニーズの探索と市場への提案を進めます。まずは、生産設備で多く使用されている深溝玉軸受の商品化を進め、その後適用する軸受の種類や品番などを段階的に拡大する予定です。

NTNは、中期経営計画「DRIVE NTN100」Phase 2において、「モノ」から「コト」への業態の変革に向け、サービス・ソリューション事業の強化に取り組んでいます。本開発品により高度な状態監視の実現に貢献し、適切な交換時期を通知するなどの状態監視サービスの提供を通じてサービス・ソリューション事業の展開、それに連動した補修軸受の販売拡大にも取り組んでまいります。

Condition Monitoring System
2019年1月24日:
NTN製風力発電用状態監視システム(CMS)の国内導入進む
https://www.ntn.co.jp/japan/news/press/news201800120.html
2020年11月13日:
工作機械主軸用「センサ内蔵軸受ユニット」を改良
https://www.ntn.co.jp/japan/news/new_products/news202000068.html
2021年7月29日:
産業用IoTプラットフォーム向け軸受診断アプリを開発
https://www.ntn.co.jp/japan/news/new_products/news202100060.html
2020年5月25日:
軸受の異常検知サービスを拡充
https://www.ntn.co.jp/japan/news/new_products/news202000025.html
主要寸法及び形式が国際的に標準化された転がり軸受

主な特長

1. 互換性	寸法および負荷容量を変えることなく標準軸受*⁶にセンサ、発電ユニットおよび無線デバイスを内蔵し、標準軸受との互換性を確保
2. 高度な状態監視・異常診断	軸受に内蔵したセンサで状態を検出することで、機械装置の外側で検出する場合に比べ、高感度に軸受の振動・温度を検出
3. 高い利便性	電源供給およびデータ送信にケーブルが不要であり、機械装置への装着が容易

用途

産業機械全般(モータ、ブロワなど)

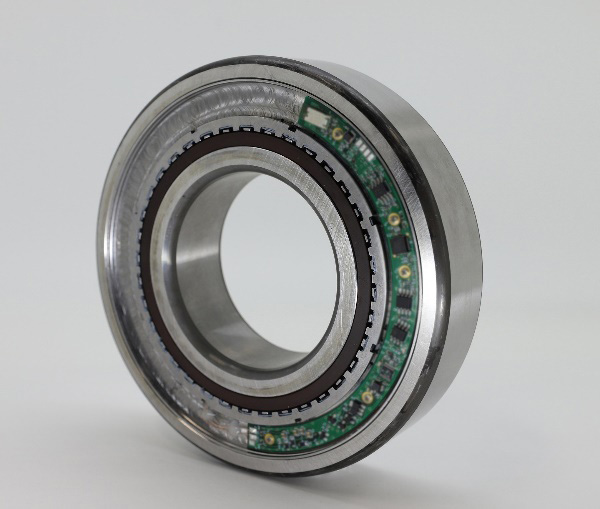

商品画像

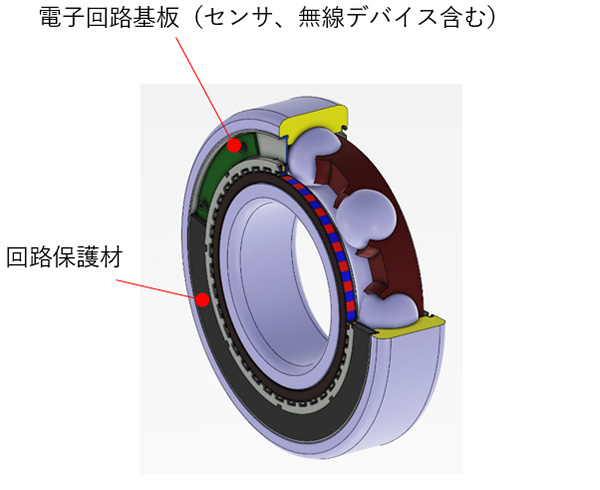

注)写真はサンプル品です。実際の商品では、電子回路基板は保護材で覆われます。

使用構成例

お問い合わせ先

商品開発研究所 TEL:0538-21-1743
