「ULTAGE円筒ころ軸受」を開発2014年9月25日
世界最高水準の高負荷容量と高速回転性能を実現
NTN株式会社(以下、NTN)は、軸受内部設計の最適化により、世界最高水準の高負荷容量と高速回転性能を実現した「ULTAGE(アルテージ)*1円筒ころ軸受」を開発しました。
圧縮機や産業用モータ、減速機をはじめとする一般産業機械の高出力や高効率、コンパクト化などの性能向上に伴い、軸受にはより高い荷重負荷能力や高速回転性能が求められます。また、連結する機械間のわずかな軸芯ずれや部品交換時の取付誤差も許容できる高い取扱い性が求められます。
今回開発した「ULTAGE円筒ころ軸受」は、転動体であるころの大径化とクラウニング形状*2の見直しにより、転がり面の接触状態を最適化することで、高い荷重や大きな軸の傾きが作用してもころと内輪/外輪の接触面圧を均一に形成することを可能にしました。これにより、従来の円筒ころ軸受*3と比べ基本動定格荷重が20%向上し、世界最高水準の高負荷容量を実現、軸受定格寿命も80%向上しました。
また、ころと内輪/外輪のすべり接触面においても設計を見直し、温度上昇を抑制する最適形状にすることで、従来品と比べ許容回転速度を20%向上し、世界最高水準の高速回転性能を実現しました。同時に、軸芯ずれや取付誤差に対しても、従来品比2倍の許容傾き角を実現し、高い取扱い性を確保しました。
NTNでは、「ULTAGE円筒ころ軸受」を、一般産業機械用の軸受に求められる「長寿命」「高速回転性能」「取扱い性」の要求に高いレベルで応えながら、軸受外径180mm以下のサイズからシリーズ化し、産業機械市場や補修市場におけるグローバルな販売活動を進めてまいります。
| *1) | ULTAGE(アルテージ)は、究極を意味する【Ultimate】とあらゆる場面での活躍を意味する【Stage】を組み合わせた造語で、世界最高水準のNTN新世代軸受のシリーズ総称です。 |
| *2) | ころの径をミクロン単位で端部に向かって徐々に小さくする軸方向の母線形状 |
| *3) | NTNカタログ:CAT.No.2202/J「円筒ころ軸受」 |
特長
従来品(円筒ころ軸受)比
| (1) | 世界最高水準の高負荷容量 | ||
| ・基本動定格荷重 | : | 20%向上 | |
| (2) | 軸受定格寿命 | : | 80%向上 |
| (3) | 世界最高水準の高速回転性能 | ||
| ・許容回転速度 | : | 20%向上 | |
| (4) | 許容傾き角 | : | 2倍(0.002Rad(1/500 mm/mm)) |
用途
圧縮機、産業用モータ、減速機などの一般産業機械全般
お問い合わせ先
産業機械事業本部 事業企画部

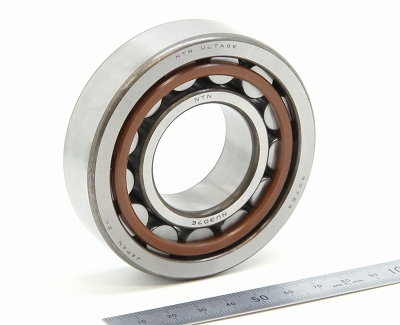

商品写真
主要寸法例 :φ35×φ80×21mm
